Series Rayon Conventionnel
Poids Opérationnel 9625 kg
Largeur 2320 mm
Profondeur de Fouille 4290 - 4640 mm
  • Agriculture
  • Génie Civil
  • Construction
  • Paysagisme

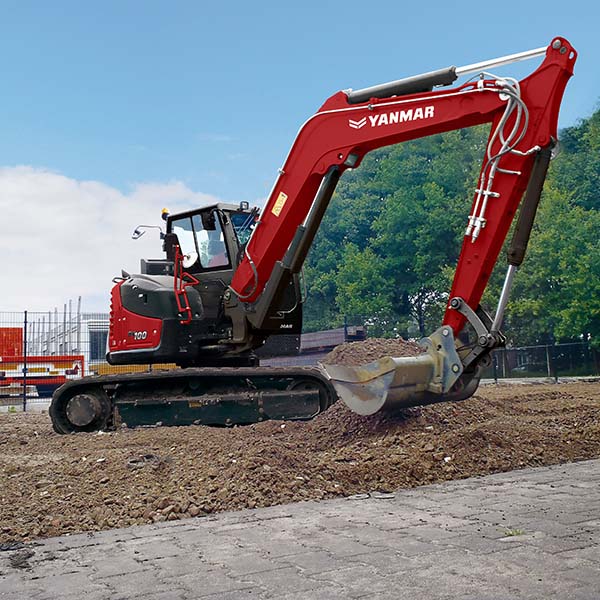

Véritable concentré de technologie et d’innovation, la midi-pelle SV100-2 délivre les performances d’une pelle de grande taille tout en offrant les avantages d’une pelle compacte. Conçue pour fonctionner efficacement sur une grande variété de chantiers, elle combine compacité, puissance, confort et fiabilité. Son moteur puissant est équipé d’une unité de contrôle électronique et le système hydraulique amélioré offre des performances très régulières. Elle offre également de nombreuses fonctionnalités de série pour simplifier le travail de l’opérateur et faciliter l’entretien.

Spécifications

Spécifications SV100-2
Poids Poids de transport 9550 kg
Poids opérationnel 9625 kg
Moteur Type 4TNV98CT-VBV
Carburant Diesel
Puissance nette 51.7 kW / 70.3 CV / 2100 tr/min
Puissance brute 53.7 kW / 73 CV / 2100 tr/min
Cylindrée 3.318 l
Couple maximal 283 N.m. / 1365 tr/min
Démarreur 3 kW
Batterie 12 V - 115 Ah
Alternateur 12 V - 80 A
Système hydraulique Pression maximale 275 bars
Pompe de service 2 pompes à pistons à debit variable / 1 pompe à engrenages / 1 pompe trochoïdale
Débit max. 2 x 77.7 l/min / 53.2 l/min / 20 l/min
Réservoir hydraulique 60 l
Performances Vitesse de translation 2.5 / 4.4 km/h
Vitesse de rotation 9.1 tr/min
Force de pénétration (balancier) 45.8 kN / 40.9 kN (avec bras long)
Force d'arrachement (godet) 68.5 kN
Force de traction 91.6 kN
Niveau sonore (2000/14/CE&2005/88/CE) 97 dB(A) / 101 dB(A) (LwA)
Réservoir de carburant 115 l

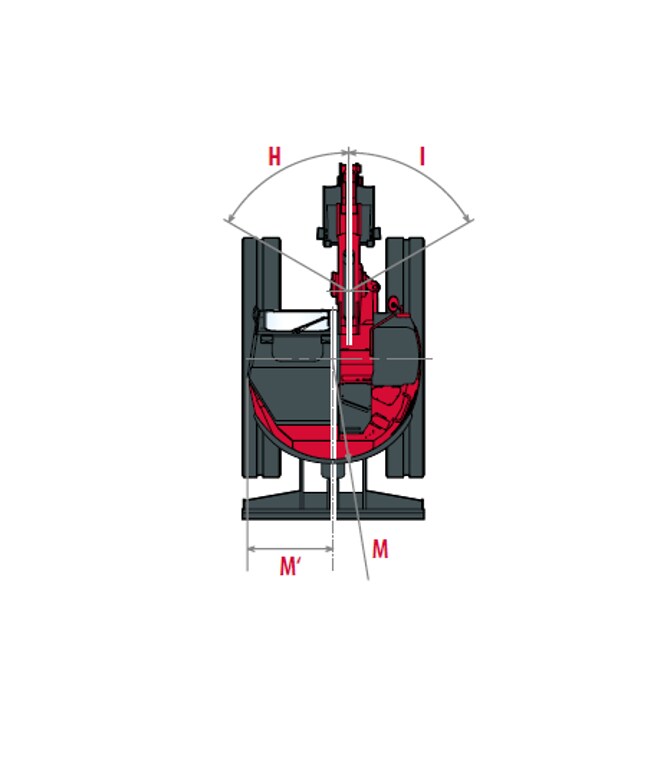

Dimensions


Dimensions SV100-2
A Longueur hors tout 6390 / 6450 * mm
B Hauteur hors tout 2810 mm
C Largeur hors tout 2320 mm
D Longueur des chenilles au sol 2370 mm
E Longueur du train de chenilles 3070 mm
F Voie 1870 mm
G Largeur des chenilles 485 mm
H Largeur hors tout de lame 2320 mm
I Hauteur hors tout de lame 520 mm
J Distance de la lame 2040 mm
K Hauteur de relevage max. au-dessus du sol 520 mm
L Profondeur d’abaissement max. depuis le sol 460 mm
M Garde au sol minimale 450 mm

Dimensions SV100-2
N Profondeur de fouille max. – lame levée 4290 / 4640 * mm
O Profondeur de fouille max. – lame baissée 4570 / 4910 * mm
P Portée de fouille max. au sol 7060 / 7400 * mm
Q Portée de fouille 7240 / 7570 * mm
R Paroi verticale max. 3870 / 4210 * mm
S Hauteur de déchargement max. 5140 / 5300 * mm
T Hauteur d’attaque max. 7260 / 7500 * mm
U Déport de pied de flèche gauche 60°
V Déport de pied de flèche droite 60°
W Longueur du bras 1950 / 2300 * mm
X Rayon de rotation avant 2480 / 2550 * mm
Y Rayon de rotation avant avec fl èche déportée 2110 / 2180 * mm
Z Rayon de rotation arrière 1330 mm

*Avec bras long

Caractéristiques


COMPACITÉ

Combinaison inégalée de compacité et de performances, la midi-pelle SV100-2 est une pelle midi de 9 625 kg qui comble efficacement le fossé entre les mini-pelles et les pelles de grande taille. Le rayon de braquage minimum est de 3 440 mm, avec un rayon de rotation arrière de 1 330 mm. Elle mesure de 2 320 mm de large avec un déport arrière de seulement 170 mm. Avec des chiffres comme ceux-ci, cette machine est particulièrement bien adaptée aux zones urbaines, sans qu’il soit nécessaire de bloquer la circulation sur deux voies.


CARACTÉRISTIQUES D’UNE GRANDE PELLE DANS UN FORMAT COMPACT

Les forces d’arrachement de 68,5 kN au godet et 45,8 kN au balancier sont exceptionnelles pour une pelle de 10 tonnes avec un très faible déport arrière. Associées à une profondeur de fouille de 4 570 mm (3 870 mm pour les parois verticales) et à une excellente force de traction, elles permettent à la SV100-2 de garantir une productivité élevée jour après jour, et ce même sur des chantiers importants tels que la pose de tuyaux de canalisation ou des opérations de nivellement, de démolition, d’excavation et de déblaiement de grandes surfaces.


PRÉCISION ET POLYVALENCE

La midi-pelle Yanmar SV100-2 dispose de série de deux circuits auxiliaires à commande proportionnelle sur joystick avec ajustement par potentiomètre. La commande proportionnelle permet d’adapter le débit d’huile à l’utilisation et aux besoins de chaque accessoire et de l’opération réalisée. L’opérateur a donc un contrôle parfait de tous les accessoires de son engin de terrassement : attaches rapides, godets inclinables, godets de curage de fossé, godets symétriques, débroussailleuses et marteaux hydrauliques. Tous ces éléments sont conformes aux normes de sécurité internationales requises.


STABILITÉ OPTIMALE ET FORCE DE LEVAGE EXCEPTIONNELLE

La midi-pelle SV100-2 est équipée du système VICTAS® dont la force réside dans l’augmentation de la surface portante et l’accroissement de la voie grâce à l’utilisation de chenilles asymétriques. Ce système, breveté par Yanmar, réduit également la dégradation des chenilles, rend les déplacements plus silencieux et diminue les vibrations, garantissant ainsi un environnement de travail plus agréable. Associé à l’utilisation d’un large contrepoids et à une excellente répartition des masses, il confère à la SV100-2 une stabilité identique voire supérieure à celle des machines conventionnelles de la même classe de poids, ainsi que des capacités de levage remarquables.


PUISSANT MOTEUR ET RESPECTUEUX DE L’ENVIRONNEMENT

Le moteur diesel Yanmar à injection directe développe une puissance nette de 51,7 kW (70,3 CV). Il est équipé d’une unité de commande électronique du moteur et d’un système Common Rail qui permettent d’obtenir un excellent rapport puissance/consommation/bruit grâce au contrôle électronique de l’injection du carburant. Il respecte également tous les critères d’émission de la phase V de l’UE grâce à des dispositifs tels qu’un filtre à particules diesel qui emprisonne les particules contenues dans les gaz d’échappement. Les gaz d’échappement sont en partie refroidis et mélangés avec l’air entrant afin de baisser la concentration d’oxygène dans la prise d’air. Cela permet d’abaisser la température de combustion et de réduire les émissions d’oxydes d’azote (NOx) tout en augmentant le rendement énergétique du carburant.


SYSTÈME HYDRAULIQUE AMÉLIORÉ

Le système hydraulique ViPPS se compose d’une double pompe à pistons à débit variable et de deux pompes à engrenages. Ces trois pompes principales totalisent un débit maximum de 208,6 L/min, disponible pour les principaux mouvements de la machine. Les flux des pompes du système ViPPS sont cumulés dans les soupapes de commande principales afin d’obtenir une combinaison optimale de vitesse, puissance, fluidité et équilibre. Le système permet ainsi d’effectuer toutes les tâches sans à-coups et simultanément, même pendant la translation.


CONSOMMATION DE CARBURANT REDUITE

Un mécanisme d’auto-décélération, déconnectable, permet de réduire le régime moteur lorsque la midi-pelle SV100-2 ne travaille pas. Lorsque les leviers de commande ne sont pas utilisés pendant quatre secondes, le moteur passe automatiquement au ralenti et revient à la vitesse précédente lorsqu’ils sont à nouveau utilisés. Cela permet de réduire la consommation de carburant et les émissions. Le mode Eco permet d’économiser jusqu’à 17 % de carburant, réduisant ainsi les coûts de fonctionnement. Il est particulièrement utile lorsque le travail nécessite peu de puissance et une faible vitesse de déplacement, par exemple pour le nivellement d’un terrain à l’aide d’un godet de curage de fossé.


UN CONFORT INÉGALÉ

L’intérieur de la cabine est très spacieux, avec beaucoup d’espace pour les jambes afin de mieux supporter les longues heures de travail. L’entrée, elle aussi très grande, facilite l’accès et la sortie de la cabine. Les larges pédales de translation et les leviers à commande hydraulique sont souples et faciles à utiliser. Les leviers de commande sont idéalement placés et offrent une précision de mouvement exceptionnelle. Le large siège à suspension pneumatique dispose d’un appuie-tête et permet à l’opérateur de trouver une position de travail optimale. La cabine de la midi-pelle Yanmar SV100-2 est également dotée d’un système anti-vibrations et de réduction du bruit perfectionné qui améliore considérablement le confort de l’opérateur.


SMARTASSIST REMOTE

SmartAssist Remote est un système de gestion de flotte développé par Yanmar qui utilise les dernières technologies télématiques pour vous permettre de vérifier l’emplacement et l’état de vos machines. Ce petit équipement compact, disponible sur la SV100-2, vous aidera à optimiser votre potentiel de travail. Il vous permet de surveiller et de gérer vos machines à distance via un PC ou un smartphone, en fournissant des informations en temps réel qui vous donne une maîtrise totale, améliore la sécurité et optimise programmation de la maintenance.

Options

ÉQUIPEMENTS

  • Chenilles acier
  • Patins caoutchouc pour chenilles acier YCE – garantis 12 mois
  • Balancier long (+350 mm)
  • Contrepoids additionnel (+400 kg)
  • Déviation circuit de godet pour benne preneuse avec valve de sélection
  • Ligne moyenne pression pour attache rapide hydraulique 150 -165 bar (+-3)
  • Raccords rapides
  • Huile biodégradable standard
  • Huile biodégradable Panolin
  • 1 phare LED arrière + Gyrophare LED embrochable
  • Gyrophare LED embrochable
  • Gyrophare magnétique

CONFORT

  • Siège revêtement PVC sans logo
  • Graissage centralisé
  • Certification pour le levage

SÉCURITÉ

  • Grille de protection FOPS 2
  • Coupe-batterie amovible (plastique)
  • Antidémarrage Trackunit ME501 avec GPS. Avec clé Dallas (frais d’abonnement non inclus)
  • GPS trackunit ME501 avec GPS (frais d’abonnement non inclus)
  • Peinture spéciale
