| Tipo | Voladizo Convencional |
|---|---|
| Peso Operativo | 2260 kg |
| Ancho | 1380 mm |
| Profundidad de Excavación | 2480 mm |

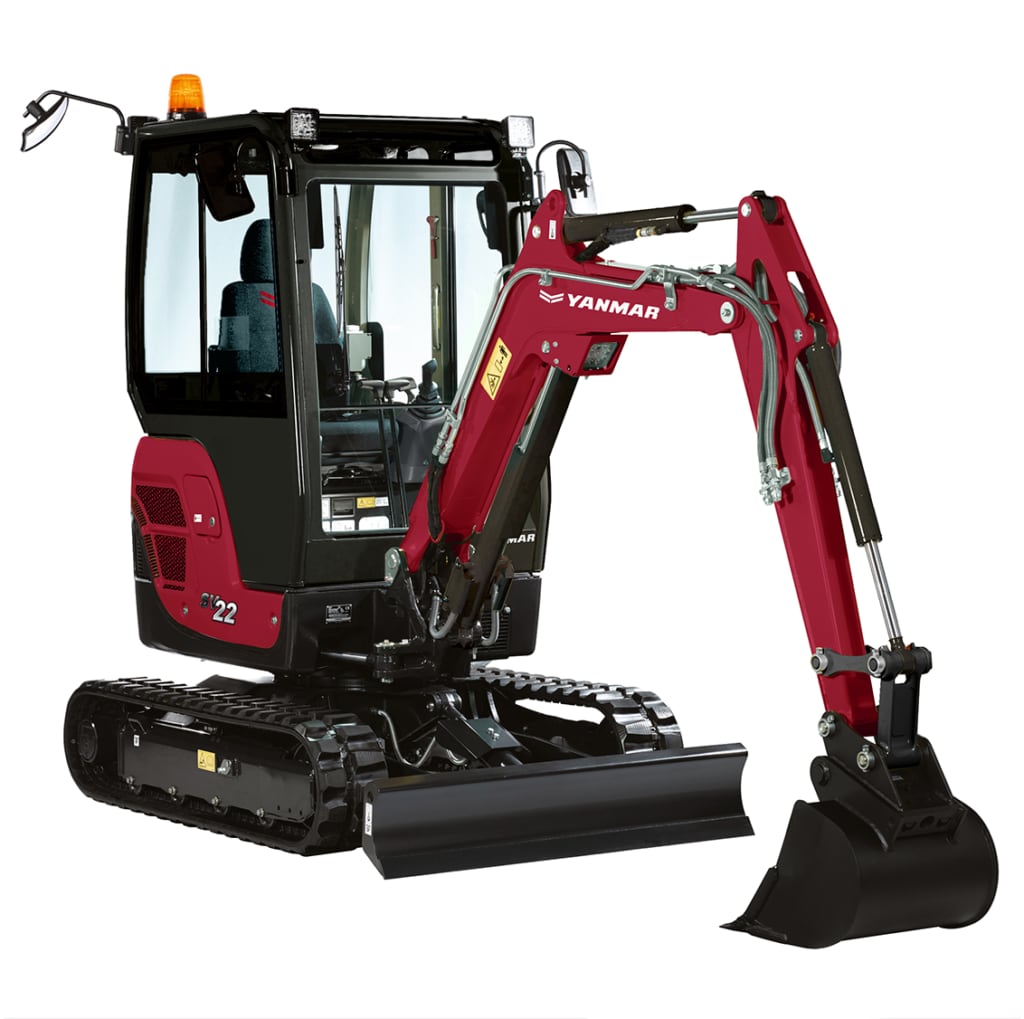

La Yanmar SV22 es muy adecuada para trabajar en áreas urbanas donde el espacio es reducido, y es fácil de transportar, ya que es muy compacta y ligera. Otras ventajas importantes son el sistema hidráulico avanzado y su excelente distribución del peso, lo que le otorga una excelente estabilidad y capacidad de elevación, así como un funcionamiento de gran precisión. Los operarios también disfrutan de muchas características diseñadas para brindar comodidad y seguridad. Desde el robusto tren de rodaje hasta las mangueras resistentes a la abrasión, la excavadora SV22 se caracteriza por su impresionante durabilidad.
Especificaciones
| Especificaciones | SV22 | |
|---|---|---|
| Peso | Peso de transporte | 2045 kg (cubierta) / 2185 kg (cabina) |
| Peso en funcionamiento | 2120 kg (cubierta) / 2260 kg (cabina) | |
| Motor | Tipo | 3TNV76-SBVA2 |
| Combustible | Diésel | |
| Potencia neta | 13,4 kW / 18,2 CV / 2200 rpm | |
| Potencia bruta | 13,8 kW / 18,75 CV / 2200 rpm | |
| Desplazamiento | 1.116 l | |
| Par máximo | 69 N.m. / 1600 rpm | |
| Motor de arranque | 1,4 kW | |
| Batería | 12 V - 45 Ah | |
| Alternador | 12 V - 40 A | |
| Sistema hidráulico | Presión máxima | 206 bars |
| Bomba de trabajo | 1 bomba de pistón doble con caudal variable | |
| Bomba de flujo variable | 50 l/min | |
| Depósito hidráulico | 20 l | |
| Rendimiento | Velocidad de trabajo | 2,4 / 4,1 km/h |
| Velocidad de giro | 9,5 rpm | |
| Fuerza de excavación (brazo) | 11,8 kN | |
| Fuerza de excavación (cazo) | 18,6 kN | |
| Fuerza de tracción | 20,4 kN | |
| Nivel de ruido (2000/14/CE y 2005/88/CE) | 92 dB(A) / 80 dB(A) | |
| Depósito de combustible | 29 l | |
Dimensiones
| Dimensiones | SV22 | |
|---|---|---|
| A | Longitud total | 3775 mm |
| B | Altura total | 2320 - 2360 * mm |
| C | Ancho total | 1380 mm |
| D | Longitud de la oruga sobre el suelo | 1450 mm |
| E | Longitud del tren de rodaje | 1890 mm |
| F | Vía | 1160 mm |
| G | Ancho de la oruga | 250 mm |
| H | Ancho total de la pala | 1380 mm |
| I | Altura total de la pala | 300 mm |
| J | Distancia de la pala | 1270 mm |
| K | Altura máx. de la pala sobre el suelo | 370 mm |
| L | Profundidad de descenso máx. de la pala | 340 mm |
| M | Altura libre mínima hasta el suelo | 280 mm |
| Dimensiones | SV22 | |
|---|---|---|
| N | Profundidad de excavación máx. (pala elevada) | 2480 mm |
| O | Profundidad de excavación máx. (pala bajada) | 2650 mm |
| P | Alcance de excavación máx. en el suelo | 4130 mm |
| Q | Alcance de excavación máx. | 4240 mm |
| R | Pared vertical máx | 2085 mm |
| S | Altura de descarga máx. | 2760 mm |
| T | Altura de corte máx. | 4020 mm |
| U | Base de giro de la pluma en la parte izquierda | 40° |
| V | Base de giro de la pluma en la parte derecha | 80° |
| W | Longitud del brazo | 1200 mm |
| X | Radio de giro delantero mínimo | 1700 mm |
| Y | Radio de giro delantero mínimo con giro de la pluma | 1460 mm |
| Z | Radio de giro trasero | 980 mm |
Características
COMPACTIBILIDAD
Con un radio de giro ultracorto y un tren de rodaje extremadamente compacto, la Yanmar SV22 puede funcionar en los entornos más reducidos. Es especialmente adecuada para tareas de renovación urbana, nivelación y paisajismo. La versión con cubierta tiene un peso de transporte de solo 2045 kg y cuenta con cuatro puntos de anclaje para una fijación segura. Esto significa que se puede cargar y transportar fácilmente (junto con los accesorios) en un remolque.
ESTABILIDAD
La combinación de un contrapeso ancho, cadenas asimétricas (un sistema patentado por Yanmar VICTAS®) y una excelente distribución del peso le otorga a la Yanmar SV22 una estabilidad impresionante y capacidades de elevación excepcionales. El sistema VICTAS® consiste en extender la superficie de apoyo y la trayectoria de la cadena mediante cadenas asimétricas. Además de pasos de cadena más cortos, esto proporciona un nivel superior de estabilidad lateral y capacidad de elevación, reduce el desgaste de la cadena y proporciona un movimiento silencioso y sin vibraciones.
HIDRÀULICA AVANZADA
El circuito hidráulico de la Yanmar SV22 se caracteriza por la distribución proporcional de los caudales. La bomba de caudal variable y el circuito con centro cerrado y sensor de carga garantizan precisión, flexibilidad, potencia y perfecta simultaneidad de movimiento. Este sistema permite al operario llevar a cabo las tareas con fluidez y precisión, independientemente del caudal o la carga involucrada. Además, las palancas de control de la excavadora SV22 son extremadamente fáciles de manejar y contribuyen a que el control del operario sea aún más directo.
FIABLE
Las cajas de la cadena en forma de V reducen la acumulación de piedras y materiales, y le añaden resistencia al tren de rodaje, uno de los más robustos del mercado. Además, la estructura de hierro fundido del chasis y las robustas cubiertas de acero de la Yanmar SV22 brindan una resistencia infalible. Un gran contrapeso sirve de protección ante posibles golpes y fricciones contra paredes, y unas fundas resistentes a la abrasión protegen las mangueras. El trazado de la parte superior de la pluma y el lado derecho de la máquina previene la torsión y limita el tiempo de inactividad de la miniexcavadora SV22.
FACILIDAD DE USO
El uso de la Yanmar SV22 es muy agradable, incluso durante periodos prolongados, gracias a una entrada amplia, mucho espacio para las piernas y un calentador con rejillas de ventilación bien ubicadas. Todos los controles están en el lado derecho del operario para facilitar el acceso. Un panel digital intuitivo facilita el control del operario y ofrece también una descripción general del mantenimiento. Se puede acceder con facilidad a la palanca de la pala de empuje desde el asiento del conductor de la excavadora SV22, y las palancas de control sensibles y rápidas contribuyen a un funcionamiento sencillo.
SEGURIDAD AVANZADA
El asiento del conductor ofrece una visión excelente en todas las direcciones, gracias a tres espejos retrovisores laterales y traseros para mejorar aún más la visibilidad. Esto también significa que el conductor puede monitorizar el área alrededor de la Yanmar SV22, así como el área de trabajo inmediata, sin necesidad de moverse. Para trabajar con seguridad en la oscuridad, hay un led estándar en la parte inferior de la pluma, donde está protegido contra golpes. También hay una alarma de marcha disponible como opción adicional. Hay un cinturón de seguridad naranja de serie, y la cabina cumple con todos los requisitos FOPS, ROPS y TOPS para la seguridad en el lugar de trabajo.
Opciones
EQUIPOS
- Tercer circuito con controles proporcionales ajustables mediante potenciómetro
- Circuito de cuchara bivalva (no compatible con el cuarto circuito hidráulico)
- Tercer y cuarto circuito con controles proporcionales ajustables mediante potenciómetro
- Conectores rápidos hidráulicos de cara plana en el tercer circuito
- Bioaceite
- 2 luces led de trabajo frontales
- 1 luz de trabajo led trasera + 1 led intermitente y giratorio
- 1 led intermitente y giratorio
- Baliza luminosa con base magnética
COMODIDAD
- Asiento de vinilo
- Asiento textil
- Vinilo de primera calidad
- Radio
SEGURIDAD
- Tres válvulas de seguridad con anillo soldado en el engranaje de la cuchara
- Certificado de elevación (solo para Francia)
- Unidad de rastreo ME501 con dispositivo antirrobo GPS
- Alarma de marcha
- Pintura especial
