• 海に浮かぶEX38を右サイドから撮った写真です。中には人が乗っています。

    EX38 FLYING BRIDGE TYPE: ここでしか見えない景色がある。

360°バーチャル展示会
CONCEPT&PERFORMANCE

ENGINE

ヤンマー直噴ディーゼルエンジン 6CXBS-GT 最高出力363キロワット／2700毎分 優秀省エネルギー機器 平成25年度日本機械工業連合会 資源エネルギー庁長官賞受賞

高出力と低燃費を両立。
高い信頼性を誇る、ヤンマー直噴ディーゼルエンジン。

広い負荷域にわたる良好な燃焼性能に加え、クラストップレベルの高出力と低燃費を実現。余裕のハイパフォーマンスを発揮します。また、800Lの大型燃料タンクを備え、ロングクルージングを可能としました。

ピストン・コンロッド・クランクシャフト
コンピュータテクノロジーを駆使した
3次元CADによる主要運動部強度解析
（ピストン・コンロッド・クランクシャフト）

より進化した信頼性・耐久性

3次元CAD設計による高剛性シリンダブロック・大径クランクシャフト・コネクティングロッド、特殊処理を施したシリンダライナーなどを採用し、十分な耐久性を確保。さらに、高出力化に対応した大容量の新形冷却水ポンプ・新形クーラーを装備しています。

防音二重構造

防音二重構造

床面を二重にし、中空部に吸音材を施して走航中の機関音を低減。
さらにエンジン防振支持と排気消音器を装備し、クラス最高の低騒音を実現しました。

STYLE

ヘルムステーションの写真

ドライビングの歓びを深める、
快適な操作感。

カウンタースペースと大型ロッカー上部には10インチクラスの航海計器を3台設置可能。さらにオーバーヘッドコンソールに無線機などを搭載できます。また、座り心地のよい肘掛けダンパー付ドライバーズシートを装備しています。

ドライバーズシートの写真

ドライバーズシート

アナログメーターの写真

アナログメーター

ブレーカーパネルの写真

ブレーカーパネル

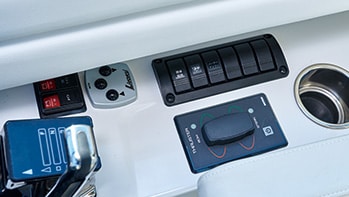

コントロールパネルの写真

コントロールパネル
※スラスター（工場オプション）装着時

間欠ワイパー／ウィンドウォッシャーの写真

間欠ワイパー／ウィンドウォッシャー

隅々まで妥協のない、クラスを超えた乗り心地。

EX38-FBの船体に1～9までの番号がふられています。詳細は以下

1 ステムデザイン

40ft並の水線長で保針性・高速性を発揮。

2 フィンキール

凌波性と風流れ抑制性能を向上。

3 バウスラスター※

より前方に設置することで効力が向上。

  • ※工場オプション

4 フレアー

デッキスペースを拡大、スプレーを抑制。

5 チャイン

チャインの張り出しを縮小、船体抵抗を軽減。

6 V型ハル

船底の大きな勾配がパンチングを緩和。

7 一軸インボードダイレクトドライブシステム

重心バランスがよく安定走航を実現。

8 トランサム形状

加速時のハンプを抑え、良好な視界を確保。

9 電動トリムタブ

走航姿勢を最適に調整可能。

エクステリア

DRIVEABILITY

ヘルムステーション［C TYPE］の写真
ヘルムステーション［C TYPE］

自然との一体感に心躍る、
爽快な操船フィール。

開放的なフルオープンタイプのフライングブリッジに、肘掛け付きで快適に座れる回転式シート2つを標準装備。さらに釣りスタイルに合わせて、日差しや雨を遮るハードオーニングとフロント窓、レーダーアーチをオプションで設定できます。

ドライバーズシート［FB］の写真
ドライバーズシート［FB］
ナビゲーターシート［FB］の写真
ナビゲーターシート［FB］

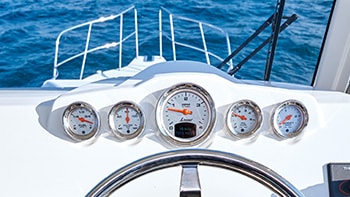

アナログメーター［FB］の写真
アナログメーター［FB］
大型ウィンドシールド［FB］の写真 ※ C TYPE を除く
大型ウィンドシールド［FB］
※ C TYPE を除く

FLYING BRIDGE VARIATION

標準［マストはオプション］の写真

標準［マストはオプション］

A TYPE［工場オプション］の写真

A TYPE［工場オプション］

  • レーダーアーチ［航海灯マストを含む］
B TYPE［工場オプション］の写真

B TYPE［工場オプション］

  • レーダーアーチ［航海灯マストを含む］
  • ハードオーニング
C TYPE［工場オプション］の写真

C TYPE［工場オプション］

  • レーダーアーチ［航海灯マストを含む］
  • ハードオーニング
  • フロント窓［ワイパー・ウィンドウォッシャーを含む］
バウデッキの写真

バウデッキ

広いバウデッキに一体型バウスプリットを装備し、余裕のフィッシングスペースを確保。大型バウレールはキャスティングも考慮した十分な高さに設計。さらに、サイドデッキでも釣りが楽しめます。

アフトデッキの写真

アフトデッキ

最大幅2715mm、奥行き2900mmの広くフラットなアフトデッキ。外海でも体をホールドしやすいブルワーク高さ700mmなど、釣り機能を追求。オープンブルワークを採用し、後付艤装もしやすくしました。

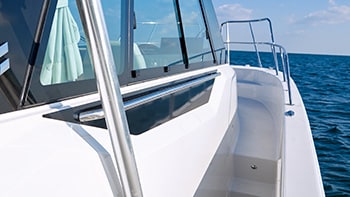

サイドデッキ

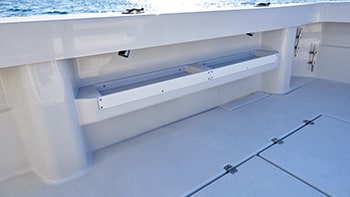

オープンブルワーク

ハンドレール

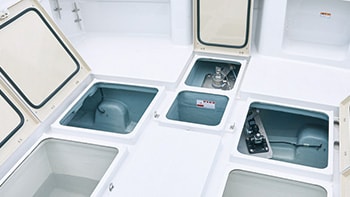

イケス

物入れ／プロペラ点検庫／操舵機庫

トランサムゲート

インテリア

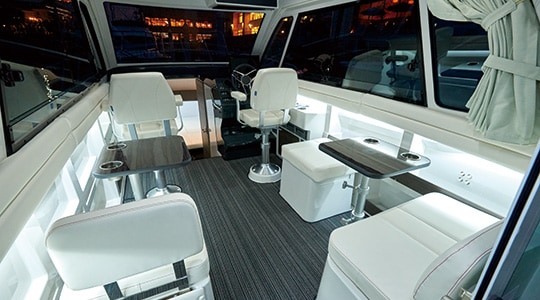

キャビン

天井最大高さ1840mmのゆったりとくつろげる広いスペースに、クッションが厚く座り心地のいいシートとテーブルを配置。大型ロッカー等の収納スペースも豊富です。さらに、ロングベンチシート※やマリンエアコン※の設置など、よりお好みの快適空間にアレンジできます。 ※工場オプション

キャビン内の写真

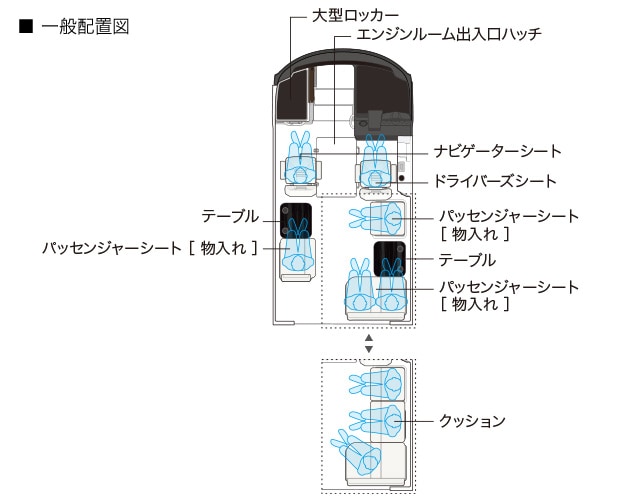

一般配置図。テーブル、パッセンジャーシート（物入れ）、クッション、ドライバーズシート、ナビゲーターシートの位置が示されています。

バウバース

バウバースは大人3人が横になれるほど広く、採光性も良好。サイドやクッション下は物入れに利用できます。また、天井高さ1770mmのゆとりあるレストルームには電動マリントイレとシンクを装備。女性も快適に乗船できます。

バウバースに座る2人の写真
一般配置図。バックレスト、バースクッション、長尺棚、シービューウィンドウ、シンク、ペーパーホルダー、マリントイレの位置が示されています。

キャビンインテリア

ナビゲーターシート

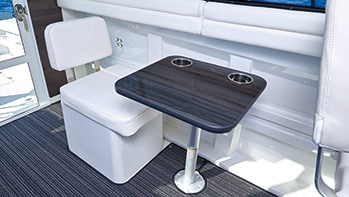

左舷パッセンジャーシート／テーブル

右舷パッセンジャーシート／テーブル

ルーフレール

ロッカー

バウバースインテリア

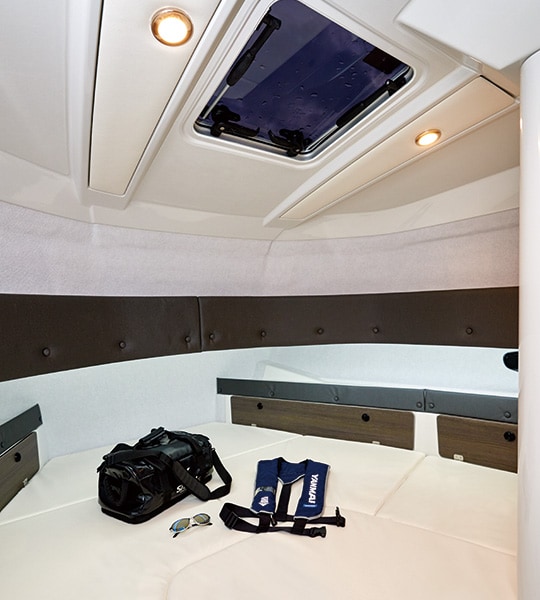

バース

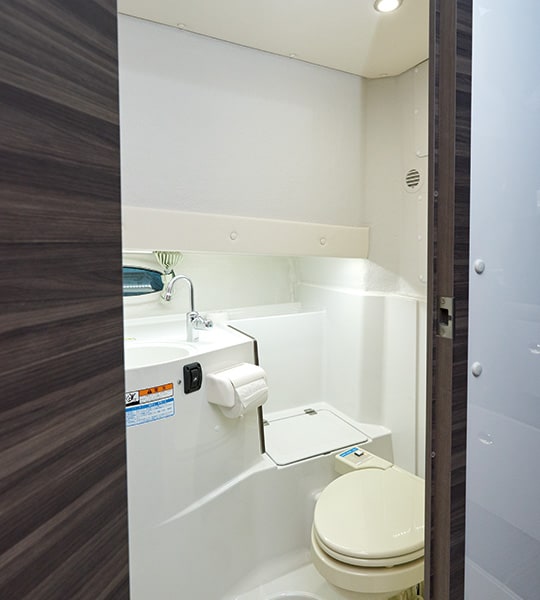

レストルーム

長尺棚

シービューウィンドウ

物入れ［バースクッション下］

物入れ［バックレスト］

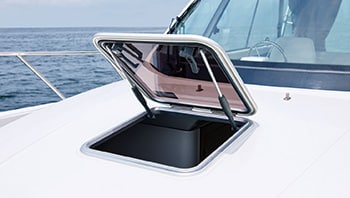

スカイライトハッチ

レストルーム入口

間接照明

キャビン・バース内に間接照明を採用。さらにオプションでデッキ上とキャビン内に足元を照らすフットライトを設置できます。ライト類はLEDタイプを採用し、省電力を実現。夜間の快適性・安全性を高め、やさしい光を演出します。

キャビン

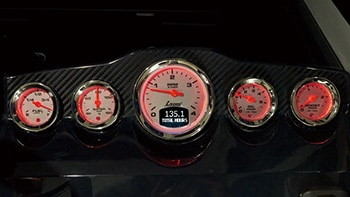

アナログメーター

バース

レストルーム

スペック

主要諸元

型式 EX38A
全長 12.39m
全幅 3.40m
全深 1.93m
総トン数 5G/T超
航行区域 限定沿海／沿海
最大搭載人員 12名
免許資格 2級以上
エンジン型式 6CXBS-GT
最大出力 363kW/2700min-1［ 495PS/2700rpm ］
定格出力 330kW/2616min-1［ 450PS/2616rpm ］
据付方式 防振
操舵機 動油圧式
リモコン ワンハンドル（電子式）
燃料タンク 800L×1
バッテリー 145F51×2
PTO 660mm
プロペラ 3-730×1130
船尾型式 ブラケット式
セット質量 6250kg

主要装備

●：標準装備　△：オプション　□：工場オプション

バウ
● バウスプリット ● アンカーストア［ロック付］ ● 船首クリート ● バウパルピット
● 航海灯 ● ハルブラックアウト △ バウローラー □ バウスラスター［電動］
キャビン外装
● ワイパー［間欠機能付］ ● ウィンドウォッシャー ● ハンドレール［大］ ● ハンドレール［小］
● カギ付き注油口 ● 給水口 ● スライド式リアドア △ ホーン
△ スタンデッキライト［LED］ △ ディレーライト［LED］ □ 陸電装置 □ フットライト
［サイドデッキ（両舷）］
フライングブリッジ
● 大型ウィンドシールド※1 ● ドライバーズシート［肘掛け付］※2 ● ナビゲーターシート［肘掛け付］※2 ● ステアリングホイール
● アナログメーター ● リモコンハンドル ● 航海計器ビルトインスペース ● ドリンクホルダー×2［両サイド］
● スカッパ ● ラダーステップ ● ハンドレール △ マスト［FB］※3
△ ダウンライト［LED］×2※4 △ シートカバー［FB］ □ レーダーアーチ※5 □ ハードオーニング※6
□ オーバーヘッドコンソール※4 □ スカイライトハッチ※4 □ フロント窓※4※7
アフト
● エンジンルーム出入口ハッチ［ロック付］※8 ● イケス×2［ロック付］ ● 物入れ×2［ロック付］ ● 操舵機庫・プロペラ点検庫［ロック付］
● プロペラ点検窓 ● トランサムゲート ● ムアリングホール ● 船尾クリート
● ポップアップクリート ● 排水溝カバー ● 排気出口カバー ● 電動トリムタブ
△ ボーディングラダー※9 □ フットライト［LED］ □ アフトステーションBOX※10 □ アフトシンク※11
□ ブルワーク餌棚 □ デッキウォッシャー □ ダブルクリート※12 □ トランサムステップ
□ スタンスラスター［電動］ □ カラーハル
キャビン
● オーバーヘッドコンソール ● ステアリングホイール ● アナログメーター ● リモコンハンドル
● スイッチパネル ● 浸水警報装置 ● 電動ファン［排気用］ ● ブレーカーパネル
● メインスイッチ［リレー式］ ● ドライバーズシート［肘掛け付］※13 ● ナビゲーターシート ［肘掛け付］※13 ● 左舷パッセンジャーシート［シングル］
● 右舷パッセンジャーシート［シングル］ ● 右舷パッセンジャーシート［ベンチ］ ● シートクッション［右舷テーブル上用］ ● 固定窓［前面・左舷・右舷］
● サイドスライド窓［左舷・右舷］ ● エアインテーク ● サイドパッド［左舷・右舷］ ● サイドパネル［左舷・右舷］
● テーブル［ドリンクホルダー付］×2※14 ● ドリンクホルダー ● ロッカー［ドア付］ ● ハンドレール［小］
● ルーフレール ● ルームライト［LED］ ● 間接照明［LED］ ● エンジンルーム出入口ハッチ［ロック付］
□ マリンエアコン □ ロングベンチシート※15 □ カーペット※16 □ カーテン［サイド窓］
□ カーテン ［リアドア］ □ フットライト［LED］
バース
● バースクッション ● パッド ● 長尺棚 ● 物入れ［ハッチ付］
● スカイライトハッチ ● ルームライト［LED］ ● 間接照明［LED］ ● シービューウィンドー
● ハンドレール［小］ □ テーブル［ドリンクホルダー付］※17 □ カーテン
レストルーム
● ドア ● マリントイレ［電動］ ● タオル掛け ● 電動ファン
● ペーパーホルダー ● ハンドグリップ ● シンク ● ルームライト［LED］
● シービューウィンドー ● カーテン ● 間接照明［LED］ ● 清水タンク［75L］※18
機関室
● 排気消音器 ● ビルジポンプ ● 海水こし器 ● スタンチューブ［シールタイプ］
● ベンチレータ ● 防振支持 ● メインバッテリー ● 油圧操舵機
● 油圧操舵機 ● 機関室灯［LED］ ● 自動拡散消火器 □ 主機前駆動装置※19※20
  • ※1フロント窓選択時入れ替え
  • ※2回転・前後スライド付
  • ※3レーダーアーチ選択時、選択不可
  • ※4ハードオーニング取付時に選択可能
  • ※5航海灯マスト付き
  • ※6レーダーアーチ含む
  • ※7ワイパー・ウィンドウォッシャー含む
  • ※8ガスダンパー付
  • ※9トランサムステップ取付時に選択可能
  • ※10アフトシンク取付時は選択不可
  • ※11アフトステーションBOX取付時は選択不可
  • ※12船尾クリートと入替え
  • ※13回転・スライド式ダンパー付
  • ※14右舷のみ上下機能付
  • ※15ナビゲーターシート・左舷パッセンジャーシート・テーブルと入替え
  • ※16ロングベンチ有り用・無し用、バーステーブル有り用・無し用から選択
  • ※17下機能付
  • ※1890Lタンクに変更可能［工場オプション］
  • ※19充電器・バッテリー含む
  • ※20マリンエアコンまたはスラスター取付時必須

価格

EX38.FB　6CXBS-GT 44,307,890円　メーカー希望小売価格（税込）
  • ※上記メーカー希望小売価格には、安全備品代、進水諸経費、消費税を含んでおります。
  • ※運賃、オプション部品、検査料、検査代行料、登録料等は含んでおりません。
  • ※この価格は、店頭渡し標準現金価格例です。地域、納入場所の条件等により、変化が生じますので、ご了承ください。
  • ※仕様及び価格は、2023年4月1日現在のものです。仕様及び価格は、予告なく変更することがあります。
