YH1150
| 종류 | 대두콤바인 |
|---|---|
| 출력(PS) | 120.1 |
| 중량(kg) | 5100 |
- 넘치는 힘 대기는 깨끗하게
- 상황에 맞는 다동 엔진제어로 부하를 신경쓰지 않고 작업이 가능
- 대배기량 · 출력 · 저연비 · 저NOx를 실현한 [고출력 커먼레일 엔진] 채용
- 넓은 예취폭으로 남김없이 능률 좋게
- 간단.안심 자동화 기능으로 깔끔하게 예취할 수 있는 [오토세트/오토리프트/자동예취높이제어/릴회전 차속 동조 기능]
- 어떤 포장에서도 안정된 주행과 작업을 할 수 있는 [예취부 수평제어기구]
- [자동감속기구]채용으로 주변속이나 클러치 조작 감지를 통한 자동 엔진 회정 조정 ・ 연료소비와 소음 감소.
- 부하가 변하여도 엔진 회전을 일정하게 유지하여 안정된 탈곡.선별을 할 수 있는 [자동 정회전 제어 기능]
- 예취 · 탈곡 · 배출까지 능률적으로
- 항상 자유자재로 선회 · 안정된 주행, 둥근핸들로 선회 는 생각한 대로, 작업능률이 향상
- [기대수평제어 · 대지평행제어], [이퀄라이져기구] 기능 채용으로 요철이나 경사에 관계없이 능률 좋은 연속 작업이 가능
- 포장 요철을 신경쓰지 않고 안정된 예취가 가능
- 배출회수 · 시간을 단축할 수 있어 작업의 비효율을 줄임
- 여러 작물 수확을 거침없이 빠르게!
특징
-
최신 배기가스 규제 만족(EU Stage-V)
고출력 CR엔진
강한 힘과 저연비를 모두 만족시키는 커먼레인엔진
탑제. 배기가스 속 NOx를 대폭 삭감시키는 SCR
시스템과 PM을 포집하는 DPF를 장비.
배기가스규제를 대응하였습니다.

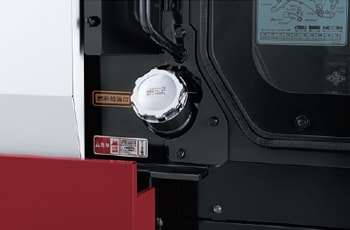

대용량 연료탱크
연료가 가늑 찬 상태에서 약 1일 연속작업이 가능해 능률이 오릅니다. 110L / 작업상황에 따라 연속 작업시간은 변동됩니다.

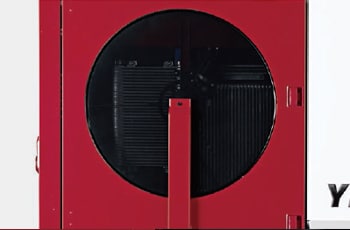

대형 로터리스크린
라디에이터의 막힘을 방지해 엔진 냉각 성능을 향상 시킵니다.

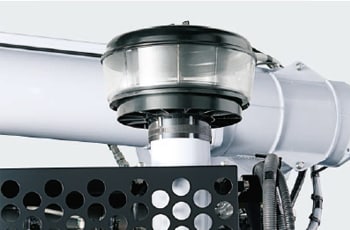

프리크리너
에어클리너 막힘을 방지함으로써 청소의 수고가 줄어듭니다. -

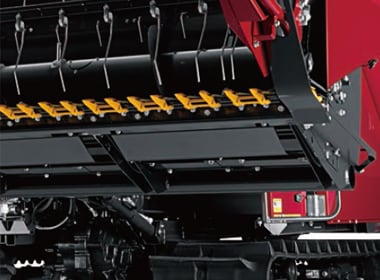

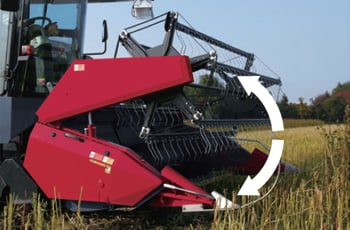

예취막힘 역전장치
작업클러치레버를 역전에 넣고 예취부를 상승시키면, 릴.플랫폼오거.피더가 역회전하여 예취부의 막힘을 간단히 제거할 수 있습니다.
예취막힘 역전장치
후진상승기능
주변속레버를 후진에 넣으면 예취부가 자동상승되어 예취부의 파손 등을 방지합니다. -

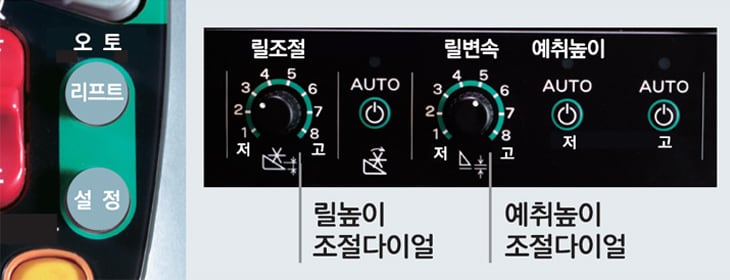

예취 오토리프트 / 오토세트 & 릴 높이 제어
예취 시작이나 예취 마무리 시의 예취부와 릴의 승강 조작이 원터치로 간단.
자동 예취높이 제어
포장의 요철을 센서가 감지하여 예취높이를 자동으로 제어함으로 흙 또는 이물질 혼입에 의한 손상립 발생을 막아 깨끗하게 예취하고 선별, 수확 할 수 있습니다.
예취 시작[오토세트]
헤드가 설정한 예취높이까지 자동 하강하고 릴도 설정한 위치로 자동 설정되어 곧바로 예취작업을 시작할 수 있습니다.
예취 마무리[오토리프트]
헤드가 설정한 위치까지 상승하고 릴은 가장 낮은 위치로 설정되어 이삭이 흘러 떨어지는 것을 방지합니다.

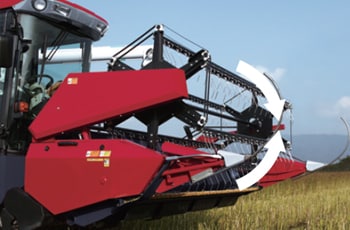

릴 회전 차속 동조
예취속도에 맞추어 릴 회전 속도가 자동 제어됨으로 예취 시작에서부터 고속 작업시까지 작물을 안정적으로 수확 합니다. -

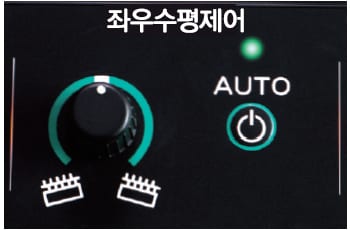

예취부 수평제어기구
본체가 기울어져도 예취부가 자동으로 수평 작동.

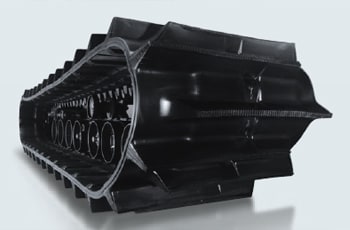

롱 크롤러
낮은 접지압과 높은 주파성으로 습전에서도 직진·선회성이 우수

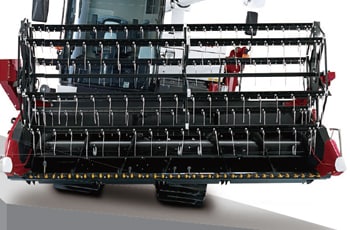

최적의 전후 밸런스
예취부의 중량을 경량화해 기체의 전후 밸러스를 최적화. 습전에서도 안정주행이 가능해 작업정도가 높아집니다. -
-
-
틸팅핸들
핸들 각도가 조절되어 쾌적한 운전 자세로 작업이 가능합니다.
서스펜션 슬라이트 시트
전후상하로 조절할 수 있고 팔걸이가 달려 있습니다.
캐빈 우측 상부
외부 상황 확인과 백미러 조정이 편리합니다. -
둥근 핸들 + FDS
핸들의 조작이 가볍고 돌리기만 하면 기체가 선회함으로 조맞춤이나 코너의 논머리 베기, 인접조로의 집입도 간단히 가능합니다.

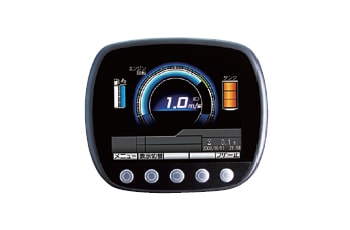

컬러 센터 디스플레이
태양광 아래나 어두운 곳에서도 잘 보이는 컬러 액정에 각종 정보가 알기 쉽게 표시. 주의가 필요한 항목도 게이지량과 색의 변화로 한눈에 파악할 수 있습니다.
올마이티 / 유압서보 포함 HST
주요 조작이 주변속레버를 쥔채로 가능합니다. 레버 조작은 가벼운 힘을 할 수 있습니다.
멀티핸들
핸들을 쥔 채로 손가락 끝으로 릴의 회전속도 조절과 승강조작이 가능합니다.
파워클러치 / 백라이트 기능 탑재 SW박스
클러치조작이 가볍고 부드럽게 조작 됩니다. / 운전석 왼쪽 패널에 스위치 다이얼류를 집중 배치, 어둠 속이나 야간에도 잘 보이는 LED 백라이트를 탑재하고 있습니다.
제원
| 구분 | YH1150 | YH1150-W | ||
|---|---|---|---|---|
| 예취폭 | 헤더[2.59m] | 헤더[2.97m] | ||
| 기체지수 | 전장 [mm] | 6240 | 6240 | |
| 전폭 [mm] | 2840 | 3240 | ||
| 전고 [mm] | 2740 | 2740 | ||
| 기체질량 (중량) | 5100 | 5170 | ||
| 엔진 | 형식명 | 4TNV98FHT-NRC1K | ||
| 종류 | 직립형수냉4기통4행정디젤기관 | |||
| 총배기량 [L(cc)] | 3,053 (3053) | |||
| 최대출력/회전속도 [kW (ps)/rpm] | 88.4 (120.1)/2,500 | |||
| 사용연료 | 디젤경유 | |||
| 연료탱크용량 [L] | 110 | |||
| 요소수탱크용량 [L] | 14.3 | |||
| 시동방식 | 셀스타터식 | |||
| 주행부 | 크롤러 | 폭×접지장 [mm] | 550×1,960 | |
| 중심거리 [mm] | 1235 | |||
| 평균전지압 [kpa(kgf/㎤)] | 21.5 (0.22) | 23.5 (0.24) | ||
| 변속방식 | HST 무단변속(FDS) | |||
| 변속단수 [단] | 전후진무단 ×부변속 3단 | |||
| 주행속도 (엔진최고회전수일 때) [m/sec] | 전진 = 저속:0~1.00 / 표준:0~2.00/고속:0~2.81 | |||
| 후진 = 저속:0~0.093 / 표준:0~1.89/고속:0~2.62 | ||||
| 예취부 | 예취장치형식 | 릴+플랫폼 | 릴+플랫폼 | |
| 디바이더선단간격 [mm] | 2590 | 2970 | ||
| 예취날폭 [mm] | 2540 | 2970 | ||
| 예취높이범위 [mm] | -100~1000 | 960 | ||
| 릴 | 회전경×폭 [mm] | 1000×2,450 | 1000×2,800 | |
| 회전속도 [rpm] | 15 ~ 37 (차속동조) | 15 ~ 37 (차속동조) | ||
| 탈곡.선별부 | 형식 | 스크류로터 | ||
| 로터 | 객수[개] | 1 | ||
| 직경×길이 [mm] | 641 ×2,170 | |||
| 회전속도 [rpm] | 310 [대두] / 710 [벼.보리] | |||
| 콘케이브 | 면적 [㎡] | 2.1 | ||
| 홀경 [mm] | ￠18 클림프망 | |||
| 차프시브면적 [㎡] | 1.47 | |||
| 그레인시브면적 [㎡] | 0.27 | |||
| 총선별면적 [㎡] | 1.74 | |||
| 곡립처리부 | 곡립처리방식 | 그레인탱크.오거배출 | ||
| 탱크용량[L] | 1900 | |||
| 배출높이/길이[mm] | 5100/4300 | |||
| 배짚처리장치 | 쵸퍼스프레더(직접배짚기능 포함) | |||
| 제장치 | 자동화장치 | 자동예취높이제어(2모드),예취수평제어,백업기구,예취오토리프트/오토세트, 릴차속동조/릴높이제어,탈곡선별제어,오거자동세트/수납,에코디젤,자동쾌속제어 | ||
| 기타장치 | USB라디오,로터리스크린,스윙플레이트,오거멀티리모콘,무선리모콘오거 듀얼모니터(후방모니터.오거선단모니터),예취막힘제거장치(예취역전) 배출오거청소구,SA-R(스마트어시스트모드) | |||
| 작업능률 (계산치) [분/10a] | 5~31[보리.대두] | |||
| 검정번호 | 15-MG-200/2 | 24-MG-199 | ||
| 형식명 | YH1150 | YH1150-W | ||
