GNSSガイダンスシステム・自動操舵システム ジョンディア

＜ジョンディア＞RTK基地局がない地域でも高精度作業を実現。

RTK基地局がない地域でも標準精度は±15cm※、SF3シグナル時は±3cmで、高精度作業を実現。複数台での使いまわしも簡単感度調節とワンタッチ脱着で簡単！

  • ※通常受信しているGNSSに加えて、ジョンディア社独自の補正信号システムからの高精度な補正信号を受信することで、標準でも±15cmの精度で作業が可能です。

ガイダンスシステム

  • モニター：GS4240 / Generation4 コマンドセンター
  • 受信機：StarFire 6000

ガイダンスシステム + 自動操舵システム

  • モニター：GS4240 / Generation4 コマンドセンター
  • 受信機：StarFire 6000
  • 自動操舵ハンドル：ATU300

製品特長

受信機

StarFire 6000

SF1（±15cm）、SF3（±3cm）、RTK（±2.5cm）と、3つの作業精度から、作業に応じて選択可能。

  • JD独自の補正衛星からのシグナルを受信して、RTKを使わず±3cmを実現。標準精度のSF1（±15cm）でも、直進性の良い作業が行えます。（SF3シグナル利用時）
  • コントローラとジャイロセンサーが内蔵されたコンパクトなデザインで、キャビン内はすっきりしています。
  • 地形補正モジュール＋ジャイロセンサーで、起伏のある土地や傾斜地でも正確なトラクター位置が得られます。
  • 簡単キャリブレーション（感度調節）とワンタッチ脱着で、他のトラクターや田植機との使いまわしがラクに行えます。
StarFire 6000写真
地形補正モジュール（TCM）は、ロール（x）、ピッチ（y）、とヨー（z）から、ほ場でのトラクターの位置を正確に割り出します。

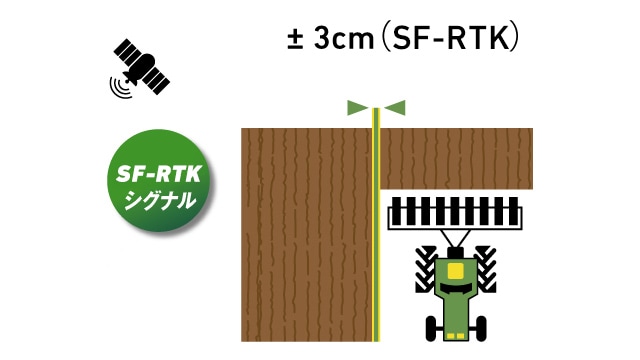

作業に応じて、3つ（±15cm、±3cm、±2.5cm）の精度からお選びいただけます。

精度 推奨作業 ライセンス料
SF1シグナル（±15cm） ①耕起・耕うん、土壌改良剤散布
②播種・移植・田植え
③牧草刈取り
④牧草反転		 不要
精度 推奨作業 ライセンス料
SF3シグナル（±3cm）RTK（±2.5cm） ①うね立て・マルチ
②掘取り
③中耕・除草
④あぜ塗り
⑤防除		 別途必要

モニター

GreenStar 4240 Display（後付け用）

  • 大きな画面（8.4インチ・タッチパネル）で見やすく操作がしやすいフルカラーのモニターです。
  • JD-6M/6000シリーズをはじめ、YTシリーズなどの国産トラクターへの装着が可能。防水対応のため、キャビン無しトラクターや田植機にも装着できます。
  • ※防水モニターハーネスが別途必要です。
  • ISOBUS作業機モニターとして使用可能。また、セクションコントロールにも対応しています。
  • ※セクションコントロールを使用するためには、解除コードの購入が必要です。

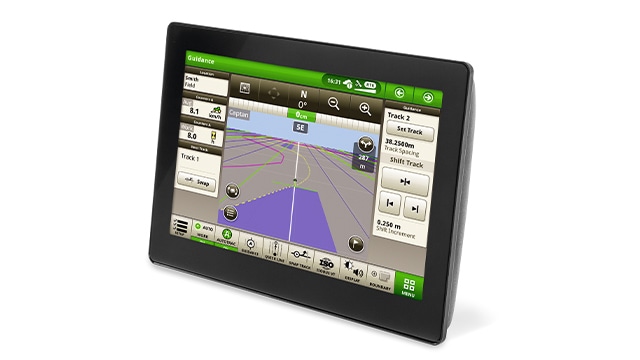

GreenStar 4240 Display写真
標準機能 ・8.4インチスクリーン ・ISOBUS ・ビデオ入力端子×1
アップグレード可能な機能 ・オートトラック（自動操舵） ・セクションコントロール

Generation 4 CommandCenter（JD-6R/7Rに標準装備）

  • 簡単で直感的な操作が可能です。
  • ISOBUS作業機モニターとして使用可能です。
  • タッチパネル・フルカラー・日本語モニターです。
  • 枕地自動旋回時は作業機だけでなく、トラクター側のヒッチや車速調節も全自動です。
  • JD-6R/7Rご利用の方は、モニターの別途購入が不要で導入しやすいです。
  • オプションのエクステンド（拡張）モニター（10インチ）の装着で2画面になり、ひとつは経路、もうひとつはISOBUS作業画面を確認しながら作業ができます。
  • ※JD-7R/6R（FT4）の10.4インチコマンドセンタ―に対応した商品です。

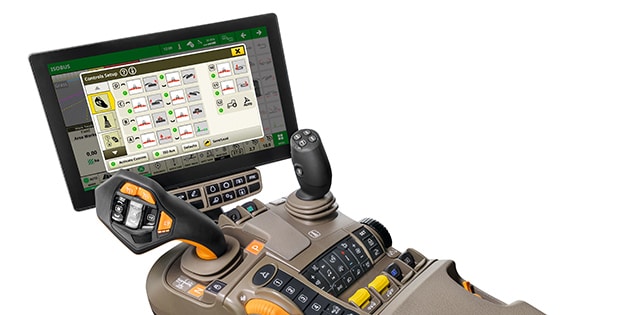

Generation 4 CommandCenter写真

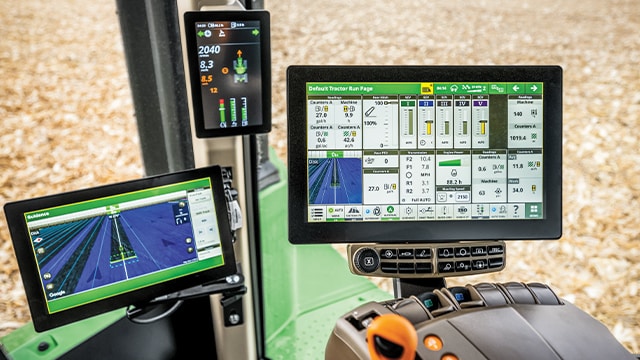

エクステンド（拡張）モニター装着時
標準機能 ・10.4インチスクリーン（EA仕様） ・8.4インチスクリーン（Q仕様） ・ISOBUS ・ビデオ入力端子×4
アップグレード可能な機能 ・オートトラック（自動操舵） ・セクションコントロール ・オートターン（枕地自動旋回）

自動操舵ハンドル

ATU300

  • 最低車速0.5km/hの超低速作業や作動させてからの発進（ゼロ発進）が可能です。
  • 防水機能付き。田植機やキャビン無しのトラクターにも装着できます。
  • ※装着には、防水機能のある配線が別途必要です。
ATU300写真
田植機に装着できる
キャビン無しのトラクターもOK

商品一覧

  1. JD-7R/JD-6R（X仕様）なら、アンテナ装着とライセンス入力だけで自動操舵が可能になります。
  2. JD-6Rはトラクターのモニターで自動操舵が可能なので、リーズナブルです。
  3. JD-6M/6RC/6MCはモニター装着だから、他のトラクターにも使いまわしできます。
商品名 商品コード 適応商品 備考
JD-7R/6R
（X仕様）		 JD-6R JD-6M/6RC JD-6RC
（J仕様）
/6MC		 左記以外
レシーバー JD-SF6000A,SF1 〇 〇 〇 〇 〇 ±15cm精度
JD-SF6000A,SF3 ±3cm精度
モニター＋自動操舵ライセンス JD-GS4240,GS4AT 〇 〇 〇 8.4インチ
自動操舵ステアリング＋ATU300用ハーネス JD-ATU300 〇 〇 〇 〇 0.5km/h～
JBPF11849 〇 〇 〇 〇
自動操舵ライセンス JD-ACT,ATC 〇 〇 ジェネレーション4
コマンドセンター用
ハーネスキット JBPF10139 〇 〇 メインハーネス
その他取付部材（取付トラクターで異なる） 〇 〇 〇 〇
