출력 143.0 PS
중량 5000 - 5075 kg
  • 강력한 엔진탑재 최고 작업속도 YH6140 2.10m/s, YH7140 1.90m/s
  • 얀마 143ps 엔진 장착으로 동급 최고속도로 작업을 할 수 있습니다.
  • 엔진의 고효율화를 실현하여 하루 작업을 중간 보충없이 여유롭게 마무리 할 수 있습니다.
  • 140L의 연료탱크로 많은 양의 작업을 추가적인 연료 보충없이 가능하게 되었습니다.

특징

  • 고능률·고속예취를 실현하는 고출력 엔진

    얀마 콤바인 사상 최대마력
    출력 143ps 105kW / 2,200rpm
    • 높은 연비
      강력한 힘과 연비 효율 모두를 만족시킨 커먼레인 엔진에 배기가스 속 NOx를 대폭으로 삭감하는 요소SCR시스템과, PM을 포집하는 DPF를 장착. 배기가스 규제를 만족합니다.
    • 대용량 연료탱크
      연료 만량 시 약 1일※ 연속작업이 가능해 능률이 향상되었습니다.
      140L ※작업상황에 따라 연속작업시간은 변동됩니다.
    • 에코모드 제어
      – 자동정회전 제어: 탈곡부의 부하가 변동되어도 엔진 회전을 일정하게 유지합니다.
      – 자동 감속 : 자동으로 엔진회전을 상승·하강시켜 연비향상과 소음을 줄였습니다.
      – 과부하 경보 : 엔진부하의 한계점을 부저와 램프로 알려줍니다.
      – 로터스크린 : 라디에이터의 막힘을 방지하여 엔진의 냉각성능을 유지합니다.
  • 대량의 벼를 여유롭게 탈곡·선별


    긴 탈곡통

    탈곡통의 직경이 크고 길어 처리능력이 높고, 고속예취 및 벼의 양이 많은 경우에도 여유로운 탈곡이가능합니다.

    송진구 처리통

    탈곡통의 뒤에 위치하여 고속회전으로 짚부스러기 안의 벼를 취출하여
    로스를 저감합니다.

    대용량 와이드 요동판

    넓은 요동판으로 처리능력을 높여대량의 벼를 효율좋게 고정도로 선별합니다.

    분산로터

    지경을 꼼꼼히 제거하여 요동판에 균일하게 분산. 선별능력을 올렸습니다.

    쿼드팬 선별

    4개의 팬으로 습제의 막힘을 억제하여 확실히 처리합니다.
    프리팬, 세컨드팬, 대경풍구팬, 대경흡입팬

    탈곡 피드싱크로

    피드체인의 반송속도가 차속에 동조.
    볏짚의 유량과 볼륨을 일정하게 하여 부하 변동이 줄어, 안정된 탈곡이 가능해 집니다.

    연결 반송·피드체인 동조

    도복벼나 길고 짧은 줄기의 벼 등의 예취시에도 원활한 연결성능을 발휘하여 효율 좋게 작업할 수 있습니다

    커터

    18장의 커터날로 여러가지 줄기 처리에 대응. 커터와 짚배출의 전환은 운전석에서 가능합니다.

    확산장치

    잘린 볏짚의 확산과 집중을 전환할 수 있습니다.
    ※옵션

  • 고능률 고정밀로 편안한 조작 피로도 최소화


    둥근핸들 + 전자제어 FDS

    얀마가 독자설계한 승용차 감각의 핸들은 운전자가 원하는 방향으로 주행. 작업 중의 피로를 경감시키는 쾌적한 조작을 실현.

    틸팅핸들

    핸들각도를 조정할 수 있어, 쾌적한 운전자세로
    작업할 수 있습니다.

    올마이티 시프트레버
    작업 중에 필요한 조작을 집중 배치
    • 1. 노클러치 예취 변속 버튼
      부분도복 등에 기계를 멈추지 않고 작업대응이 가능합니다.
    • 2. 예취부 승강스위치
      예취높이를 조절. ※둥근 핸들의 승강스위치로도 조절할 수 있습니다.
    • 3. 탈곡깊이 조절 스위치
      탈곡(공급) 깊이를 조절할 수 있습니다.
    • 4. 피드체인 작동 버튼
      탈곡통 입구에서 볏짚 등이 멈출 것 같을 경우 강제적으로 피드체인을 움직여 반송시킬 수 있습니다.
    • 5. 예취 오토 리프트 버튼
      예취부가 올라가고, 예취부가 정지합니다.
    • 6. 예취 오토 설정 버튼
      예취부가 내려가고, 예취부가 작동합니다.
    • 7. 노클러치 부변속 버튼
      정지하지 않고 버튼 조작만으로 고속으로 변속할 수 있어 배출장소까지의 이동시간을 단축할 수 있습니다.
    • 8. 수평제어 수동스위치
      운전 중에 조작하기 편한 위치에서 좌우의 경사·차고의 상하조정을 간단히 할 수 있습니다.

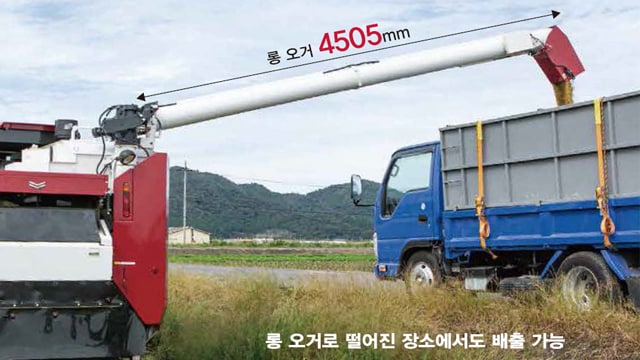

  • 오거 슈터


    롱 오거로 떨어진 장소에서도 배출 가능
    • 오거 자동설정 / 자동복귀
      오거를 설정버튼 하나로 간단히 4가지 위치로 이동시킬 수 있고, 수납도 원터치로 가능해 작업 시간의 손실을 줄일 수 있습니다.
      ※수동으로 설정·수납도 가능합니다.
    • 오거멀티 리모컨
      오거 선회나 곡물 배출 등, 오거의 작동을 확인하면서 리모컨 하나로 편하게 조작할 수 있습니다.
    • 무선오거 리모컨(옵션)
      기체에서 떨어져서 오거의 설정과 수납, 배출 조작하여, 보조작업자의 부담을 경감시킵니다. 또한 어두워도 잘 보이는 백라이트기능이 있습니다.
    • 오거슈터 (X사양)
      배출구의 방향을 조절할 수 있어 균일배출이 가능. 수평위치로 하면 배출구가 닫혀 벼가 떨어지지 않습니다.
    • 어라운드뷰 및 오거 카메라
  • 포장과 벼의 상황에 맞춘 최적의 예취

    최고속도 설정 다이얼

    논머리 등 저속에서의 예취에 편리

    주변속레버를 최대한 밀었을 때의 최고속도를 제한할 수 있어, 작업속도를 보다 미세하게 조정하는데 도움이 됩니다.

    쾌속제어

    고속에서도 안정된 예취

    설정한 엔진부하율을 초과하면 자동감속, 부하가 적어지면 원래 속도로 돌아오게 되어 고속에서도 안정 된 예취가 가능합니다.
    ※부하율의 설정은 센터 디스플레이로 가능합니다.

    인기 3단 변속

    도복도 깔끔히 예취함

    조건에 따라 3단계로 속도를 바꿀 수 있어 도복된 벼도 능률좋게 고정도로 예취할 수 있습니다.

    예취 퀵 페달

    모서리 예취 시 줄기 흘러내림을 방지

    예취부에 남은 줄기를 고속으로 탈곡부로 보내어 모서리 예취 시의 줄기 흘러내림을 방지합니다.

    예취 피트싱크로

    반송자세를 일정하게 유지

    예취속도가 주행속도와 동조되어, 항상 최적의 반송자세를 유지합니다.

제원

구분 YH6140 YH6140-X YH7140 YH7140-X
구분 QPU QXPU QPU QXPU
기체지수 전장(커터부착) [mm] 5100
전폭 [mm] 2265 2465
전고 [mm] 2760
기체질량 [중량] [커터부착] 5000 5075
엔진 형식명 4TN101FDT-1SRCK
종류 직립형수냉4기통4행정디젤기관
총배기량 (L[cc]) 3845(3845)
출력/회전속도 (kW[PS]/rpm) 105.0{142.7}/2,200
사용연료 디젤(경유)
연료탱크용량 [ℓ] 140
시동방식 전기시동식
주행부 크롤러 폭×피치×피치수 [mm] 600 × 1,980
중심거리 [mm] 1245
평균전지압 [kpa{kgf/㎤}] 20.6 20.9
변속방식 유압서보 장착 HST 무단변속 FDS
변속단수 전후진무단 X 부변속3단(유압2단/기어2단)
주행속도 [엔진정격회전시] [m/sec] 전진 = 저속:0~1.1 6 표준:0~2.10 주행:0~3.20 후진 = 저속:0~1.09 표준:0~1.88 주행:0~2.72 전진 = 저속:0~1.1 6 표준:0~1.90 주행:0~3.20 후진 = 저속:0~1.09 표준:0~1.71 주행:0~2.72
예취부 예취조수 [조] 6 7
디바이더선단가격 [mm] 2030 2310
예취장치형식 상날왕복동식
날폭 [mm] (상) 1829, (하) 1947 (상) 2119, (하) 2237
변속단수 동조2단 X 인기3단
예취높이범위 [mm] 50~150
탈곡깊이조절방식 전동모터식 (자동·수동겸용)
탈곡선별부 탈곡방식 하급축류식
탈곡통 지름×폭 [mm] 420×1,400
회전속도 [rpm] 520
처리통 지름×폭 [mm] 140×960
회전속도 [rpm] 1720
2번처리통 지름×폭 [mm] 190 X 300 (분산로터)
회전속도 [rpm] 1620
진동선별판 폭x길이 [mm] 760 X 2,035
곡립처리부 탈곡처리방식 그레인탱크, 오거배출
탱크용량 [ℓ] 2000(40포대)
참고 : 오거유효장 4505
선회방향 우 · 좌
짚배출처리장치(옵션) 멀티디멀티디스크커터(집속)스크커터
제장치 경보장치 모니터경보(탈곡통·처리통·2번·곡물만충·짚배출·차지·유압·수온·연료·요소수·유수분리기·전자제어FDS·DPF재생·쾌속제어감속·SCR시스템이상)·백부저
자동화장치 에코디젤엔진·쾌속제어·자동정회전제어·자동감속·차제수평제어 (좌우)·자동탈곡깊이·예취 후 자동 수납·예취 자동 리프트/자동 설정·예취 자동 클러치·피드체인자동멈춤·오거자동설정/자동복귀·차체수평제어(전후)
안전장치 엔진긴급정지스위치·엔진시동안전(세이프티페달·탈곡클러치·오거클러치)·엔진자동정지(커터막힘·짚배출막힘·처리통막힘·2번처리·전자제어FDS)·손탈곡안전장치
적응작물전장 [mm] 550 ~ 1,300
도복적응성 [도] 마주보고 베기 70도 이하 · 따라가며 베기 85도 이하
작업능률(계산치) (분 / 10a) 6 ~ 39 5 ~ 34
