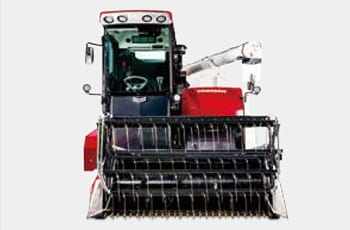

종류 대두콤바인
출력(PS) 73
중량(kg) 4000 (표준보리), 3980 (대두사양)

효율이 경쟁력
속도와 확실한 예취능력을 더욱 업그레이드

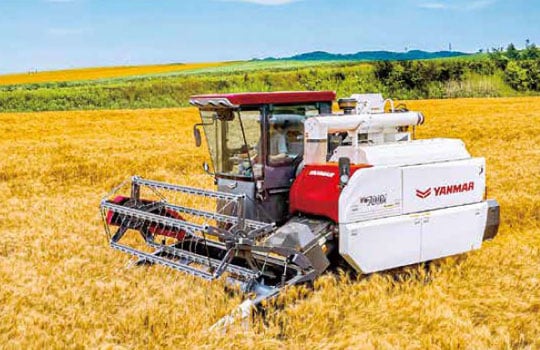

능률을 추구한 73마력 얀마콤바인이 더욱 완성도를 높여 새롭게 등장.
프로의 요구에 부응한, 신속하고 확실한 수확.

특징

  • 다양한 작물에 대응한 노동력 저감·효율화를 실현


    흙배출 홀
    보리메밀 등을 수확할 때는, 플랫폼오거 피더하우스에 바닥판을 부착해 수확물이 빠지지 안도록 합니다.

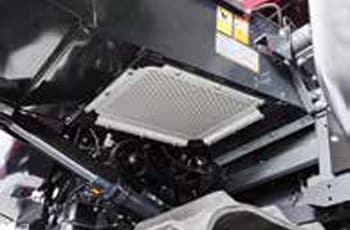

    플랫폼 바닥면 흙빠짐 홀
    피더하우스 바닥면 흙빠짐 홀

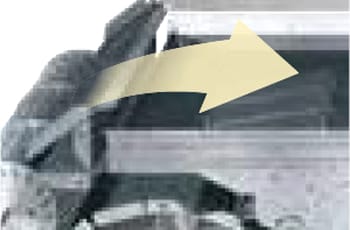

    프리팬 풍량을 높여 선별성능 향상
    작물조건이 나쁜 대두 수확에도 충분한 풍량 확보

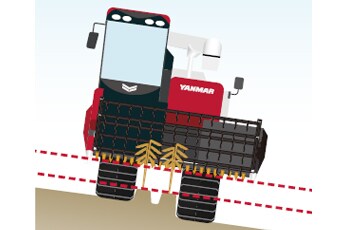

    대지평행 제어
    높이가 다른 두둑이나 경사지에서도 예취부를 두둑과 평행하게 유지합니다.

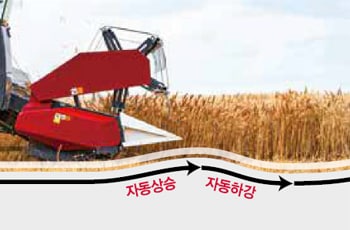

    자동 예취높이 제어
    요철 포장에서도 일정한 높이로 예취할 수 있습니다.

  • 충실한 기본성능으로 신속x확실한 수확

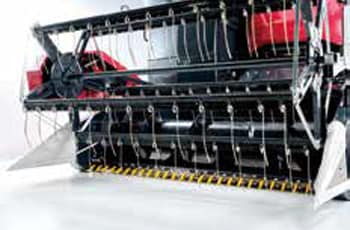

    넓은 예취폭과 작업속도로 작업시간 단축
    디바이더 선단폭 2060mm, 작업속도 1.55m/s

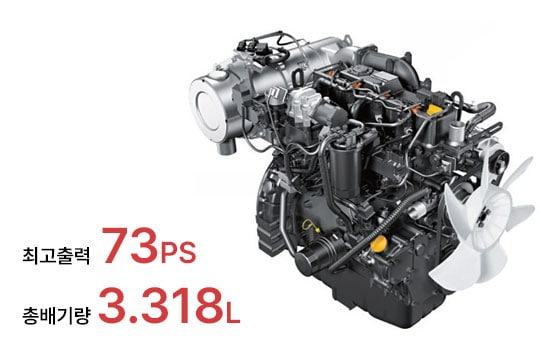

    대배기량·고출력 커먼레일엔진 탑재
    국내 티어5 배기가스인증 획득, DPF 장착

  • 예취·탈곡·배출까지 고능률로

    고속작업 시에도 손실이 적고, 깨끗이 선별
    대용량 그레인탱크 / 빠른 배출
    넓은 포장에서도 배출 횟수가 적어, 장시간 연속작업에도 충분히 대응. 곡물을 신속하게 배출하여, 작업시간 단축에 기여합니다. 용량: 1600ㅣ, 배출시간: 약155초(보리)

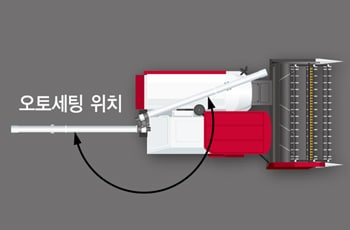

    오거오토 세트 / 오토리턴
    오거를 배출위치로 버튼 하나로 간단히 이동, 수납도 원터치, 작업시간 손실이 줄어듭니다.
    곡립 만충·절반 표시램프
    그레인탱크 안 곡물양을 감지하는 센서를 2개 장착해 작업 중에 탱크 잔량을 확인할 수 있습니다.

  • 생각한 대로 선회, 안정된 주행

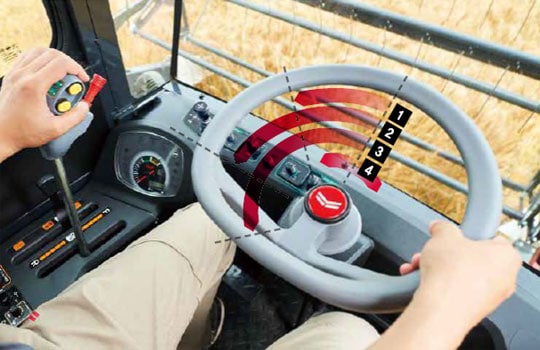

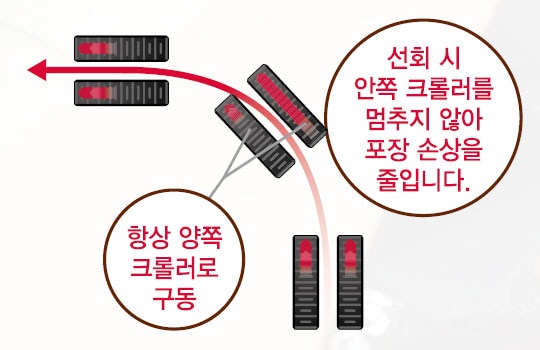

    둥근핸들 FDS
    경쾌한 핸들 조작으로 상황에 가장 적합한 선회가 가능합니다.
    선회 시에도 항상 좌우 양쪽 크롤러가 구동하고 있어, 두둑을 넘거나 포장에 요철이 있어도 부드럽게 선회합니다.
    둥근핸들은 피로가 적어 원활한 예취가 가능합니다.

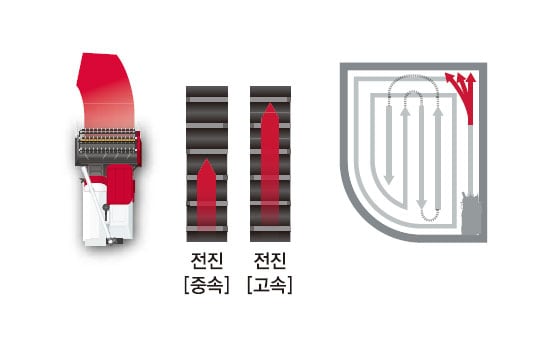

    완만한 턴
    안쪽 크롤러를 감속시켜 크게 선회. 핸들 꺽는 각도에 따라 생각한 대로 선회가 가능.

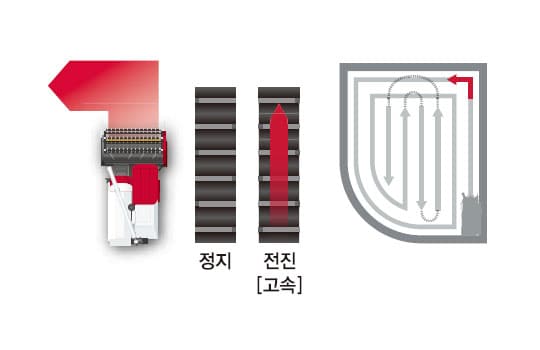

    브레이크턴
    안쪽 크롤러를 멈추고, 바깥쪽 크롤러만 선회. 좁은 곳에서 선회하기 편리.

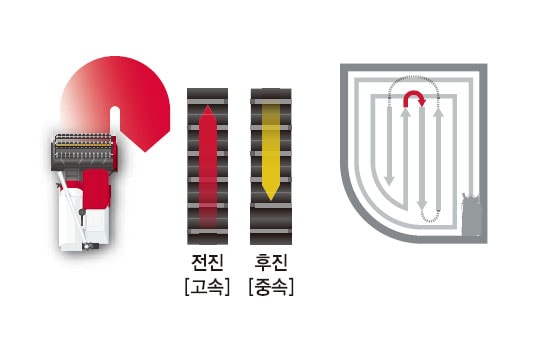

    스핀턴
    안쪽 크롤러를 역회전시켜 그 자리에서 급선회. 인접조 진입도 용이.

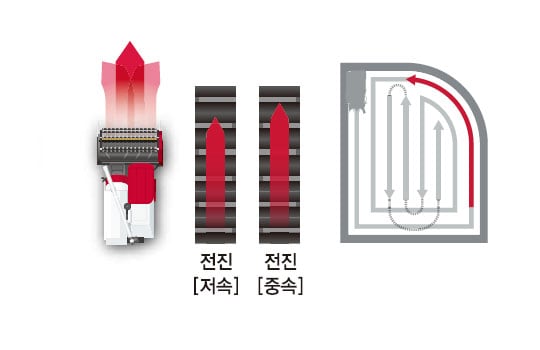

    좌우 미세 조정
    고속작업 시에도 상황에 맞추어 미세하게 방향을 수정하여 조맞춤도 간단.

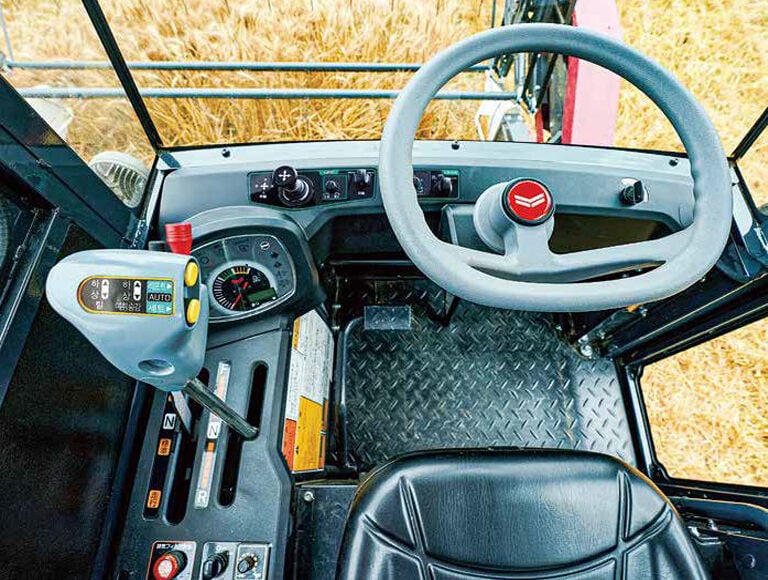

  • 안락한 공간에서 쾌적하게 운전 조작


    먼지나 이물질 등으로부터 작업자를 보호하고, 항상 쾌적한 작업 공간을 확보, 주변속레버의 조작성 향상

  • 점검정비는 쉽고 간단하게

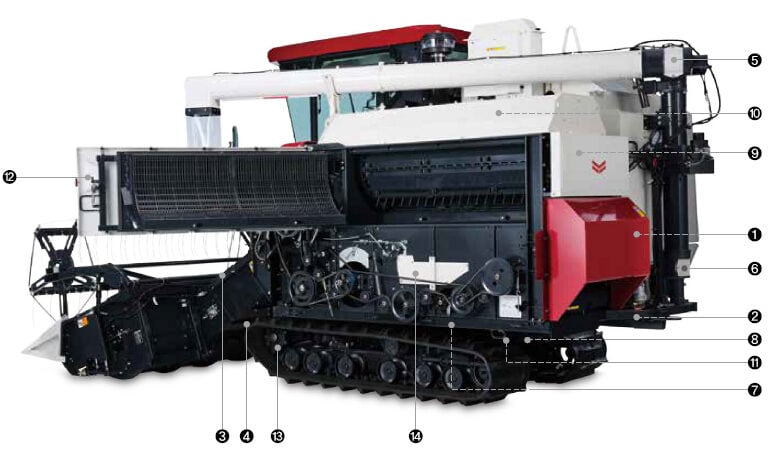

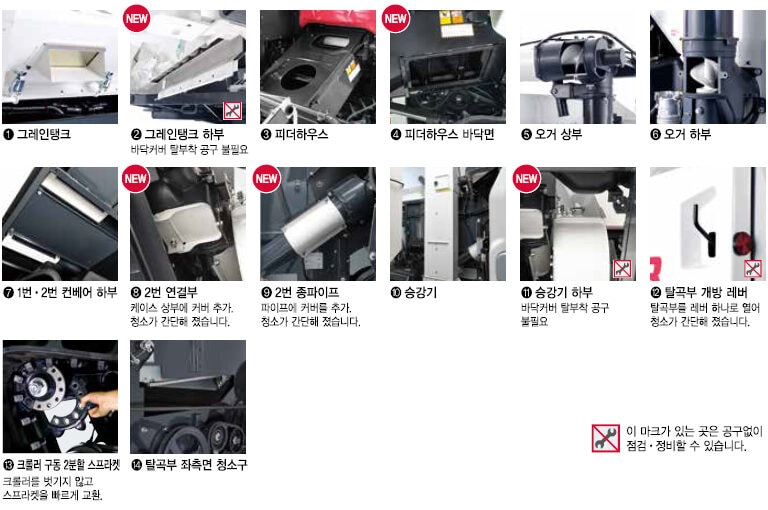

    청소 부위
    청소나 손질이 필요한 각부에 청소구가 있어, 간단한 점검·청소할 수 있습니다.

제원

구분 YH700M-A
구분 표준 보리 사양 대두사양으로 변경 시
기체지수 전장 [mm] 5540
전폭 [mm] 2395
전고 [mm] 2780
기체질량 (중량) 4000 3980
엔진 형식명 4TNV98C-1MRC3
종류 수냉4행정4기통입형 디젤
총배기량 [L(cc)] 3,318 (3318)
최대출력/회전속도 [kW (ps)/rpm] 53.7 (73.0)/2,600
사용연료 디젤경유
연료탱크용량 [L] 115
시동방식 셀스타터식
주행부 크롤러 폭×접지장 [mm] 500×1,750
중심거리 [mm] 1135
평균전지압 [kpa(kgf/㎤)] 22.9 (0.233) 22.7 (0.232)
변속방식 유압서보포함HST, 메카식 FDS
변속단수 [단] 3
주행속도 (엔진정격회전속도시) [m/sec] 전진=저속:0~1.00 / 표준:0~1.55/고속:0~2.09 후진=저속:0~0.90 / 표준:0~1.40/고속:0~1.88
예취부 예취장치형식 릴+플랫폼
디바이더선단간격 [mm] 2060
예취날폭 [mm] 1975
예취높이범위 [mm] -50~1000
릴 회전지름×폭 [mm] 900×1,920
회전속도 [rpm] 44 26

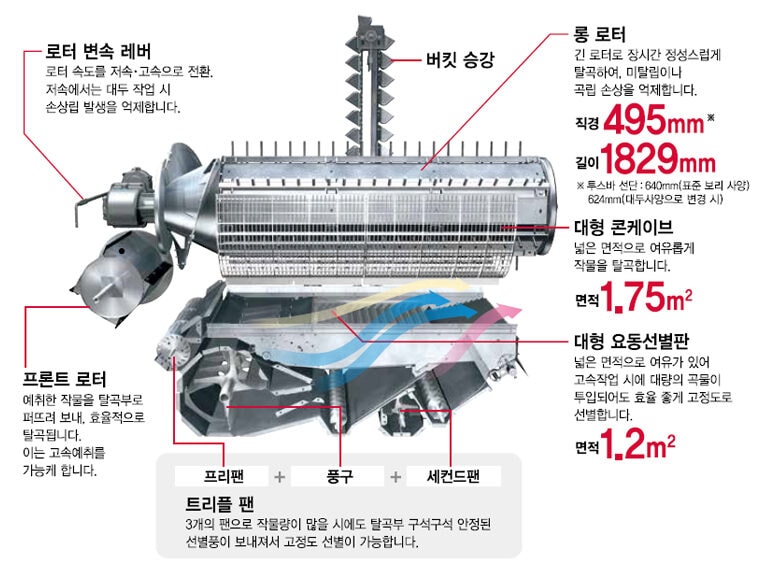

탈곡·선별부 탈곡장치형식 축류방식 종치프론트로터 포함
로터 개수 1
경×길이 [mm] 495 ×1,829 (투스바 선단:640) 495 ×1,829 (투스바 선단:624)
회전속도 [rpm] 632 (보리), 291(대두·메밀)
선별방식 요동·풍구·프리팬·세컨드팬
선별판 폭 × 길이 [mm] 850 × 1410
콘케이브면적 [㎡] 1.75
곡립처리부 곡립처리방식 그레인탱크, 오거배출
탱크용량 [L] 1600
배출높이 [mm] 1035 ~ 4365
배출파이프길이 [mm] 3600
배출시간 [mm] 2분35초 (보리)
배짚처리장치 스프레더

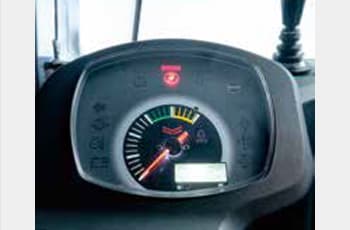

제장치 경보장치 모니터경보: 수온·유압·차지·1번·2번·탱크 만충/절반·연료·DPF재생오버로드·스프레더
자동화장치 기체수평/대지평행제어, 예취오토리프트/오토세트, 자동예취높이제어, 자동정격회전제어, 오거오토리턴/오토세트
기타장치 로터스크린, 스윙플레이트, SA-R(스마트어시스트리모트)
작업능률 (계산치) [분/10a] 8~39 (보리), 12~39 (대두·옥수수)
