Series Rayon Conventionnel
Poids Opérationnel 1880 - 1970 kg
Largeur 980 - 1320 mm
Profondeur de Fouille 2470 - 2720 mm
  • Agriculture
  • Génie Civil
  • Construction
  • Paysagisme

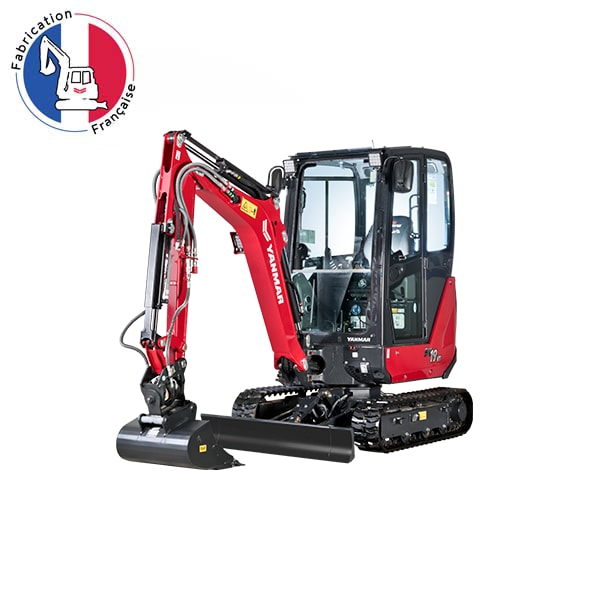

Combinaison parfaite entre vitesse, douceur, puissance et performances, la SV19VT est robuste, fiable et très polyvalente. Idéale pour une large gamme d’applications, la pelle est dotée de technologies de pointe dans la cabine pour optimiser la productivité de l’opérateur.

La conception innovante garantit une longue durée de vie et une faible consommation de carburant, tandis qu’un puissant moteur conforme à la réglementation Phase V et le système hydraulique ViPPS de Yanmar offrent des performances exceptionnelles.

Spécifications

Spécifications SV19VT
Poids Poids de transport 1750 kg (canopy) / 1840 kg (cabine)
Poids opérationnel 1880 kg (canopy) / 1970 kg (cabine)
Moteur Type 3TNV76-QBVA
Carburant Diesel
Puissance nette 13,1 kW (à 2100 tr/min)
Puissance brute 13,5 kW (à 2100 tr/min)
Cylindrée 1,116 l
Couple maximal 63,4 – 69,2 N.m (1600 +/- 100 tr/min)
Démarreur 12 V / 1,4 kW
Batterie 12 V / 45 Ah
Alternateur 12 V / 40A
Système hydraulique Pression maximale 220 bars
Pompe de service 1 pompe à pistons à cylindrée variable / 1 pompe à engrenages / 1 pompe à engrenages
Débit max. 2 x 17,8 + 16,8 + 9,4 l/min
Réservoir hydraulique 19,5 l
Performances Vitesse de translation 2,4 / 4,4 km/h
Vitesse de rotation 10 tr/min
Force de pénétration (balancier) 11,4 kN / 9,3 kN (Avec bras long)
Force d'arrachement (godet) 16,7 kN
Force de traction 12,9 kN / 12,9 kN
Niveau sonore (2000/14/CE&2005/88/CE) 91 dB(A) / 80 dB(A) (LwA)
Réservoir de carburant 27 l

Dimensions


Dimensions SV19VT
A Longueur hors tout 3 620 mm
B Hauteur hors tout 2 320 / 2 330 * mm
C Largeur hors tout 980 / 1 320 * mm
D Longueur des chenilles au sol 1 185 mm
E Longueur du train de chenilles 1 560 mm
F Voie 750 / 1 090 * mm
G Largeur des chenilles 230 mm
H Largeur hors tout de lame 980 / 1 820 * mm
I Hauteur hors tout de lame 235 mm
J Distance de la lame 1 120 / 1 405 * mm
K Hauteur de relevage max. au-dessus du sol 255 / 360 * mm
L Profondeur d’abaissement max. depuis le sol 300 / 410 * mm
M Garde au sol minimale 160 mm

Dimensions SV19VT
N Profondeur de fouille max. – lame levée 2 470 / 2 760 * mm
O Profondeur de fouille max. – lame baissée 2 600 / 2 880 * mm
P Portée de fouille max. au sol 3 855 / 4 135 * mm
Q Portée de fouille 3 910 / 4 185 * mm
R Paroi verticale max. 1 470 / 1 660 * mm
S Hauteur de déchargement max. 2 565 / 2 780 * mm
T Hauteur d’attaque max. 3 495 / 3 710 * mm
U Déport de pied de flèche gauche 75°
V Déport de pied de flèche droite 60°
W Longueur du bras 960 / 1 250 * mm
X Rayon de rotation avant 1 515 / 1 550 * mm
Y Rayon de rotation avant avec fl èche déportée 850 / 875 * mm
Z Rayon de rotation arrière 1 060 mm

* Bras long.

Caractéristiques


PUISSANTE, PRODUCTIVE ET COMPACTE

Parfaitement adaptée aux applications de terrassement dans les chantiers urbains étroits ou les zones résidentielles, la SV19VT est puissante, compacte et très polyvalente. Grâce à un faible déport à l’avant et à l’arrière, ainsi qu’à une large amplitude de déport de la flèche, les opérateurs bénéficient de performances exceptionnelles et de capacités de pointe. Avec ses dimensions compactes et un poids de transport de seulement 1 750kg/1 840kg (canopy/cabine), la SV19VT peut facilement être déplacée entre les chantiers, avec ses godets et accessoires, sur une remorque standard de 3,5 tonnes. Quatre points d’arrimage sur les châssis inférieur (de série) et quatre point supplémentaires sur la tourelle (en option) facilite l’arrimage de la machine pour le transport.


ROBUSTE ET FIABLE

Conçue pour exceller, la SV19VT dispose de nombreuses fonctionnalités pour optimiser la productivité et garantir un faible coût total de possession. Grâce au positionnement supérieur du vérin de flèche, au passage des flexibles hydrauliques à l’intérieur de la flèche, ainsi qu’aux protections de vérins de bras/godet disponibles en option, les opérateurs bénéficient d’une protection de premier ordre pour minimiser les temps d’arrêt inutiles.


AMPLITUDE DE TRAVAIL IMPRESSIONNANTE

Adaptable, polyvalente et flexible pour répondre aux exigences précises des opérateurs, la SV19VT est la solution de terrassement parfaite. Grâce aux différentes longueurs de bras et de lame, à la large amplitude de déport de la flèche (qui étend davantage la portée de travail) et à la possibilité d’ajouter un contrepoids additionnel de 50 kg en option, les opérateurs bénéficient d’une efficacité inégalée, d’une flexibilité totale et de performances impressionnantes.

CHÂSSIS A VOIE VARIABLE

La SV19VT est entièrement adaptable pour effectuer la tâche à accomplir. Elle dispose d’un châssis extensible en acier profilé pour améliorer encore davantage la stabilité. Un design innovant, garantissant un jeu minimal entre les pièces mobiles, empêche l’accumulation de terre et réduit ainsi les besoins de maintenance.


PERFORMANCES EXCEPTIONNELLES

Alliant un design élégant à une qualité de fabrication inégalée, la SV19VT offre des performances supérieures dans un format étonnamment compact. Les opérateurs bénéficient d’une force d’excavation de 11,4/16,7 kN (bras court/godet) et d’une force de traction de 12,9 kN (première/deuxième vitesse) avec deux vitesses de translation (2,4 ou 4,4 km/h). Le sélecteur de vitesse est situé sur le levier de commande de la lame pour offrir une efficacité améliorée contrôlée du bout des doigts. Le design du châssis inférieur, comportant trois galets inférieurs, assure à l’opérateur une conduite confortable et stable. Doté du système hydraulique ViPPS de Yanmar, la SV19VT dispose d’une pompe double à pistons à débit variable et d’une pompe à engrenages (52,4 l/min à une pression maximale de 220 bars). De plus, elle est équipée d’un circuit hydraulique auxiliaire proportionnel de série pour alimenter les BRH ou les foreuses, délivrant un débit de 28 l/min à une pression maximale de 120 bars.


DESIGN ÉLÉGANT, AGENCEMENT ERGONOMIQUE

Conçue pour améliorer la productivité et maximiser l’efficacité sur site, la SV19VT allie parfaitement un design élégant et un agencement convivial. La cabine offre une visibilité à 360 ° de la zone de travail, tandis que les pédales de translation, les leviers, le tableau de commande et l’interface LCD ergonomiques garantissent une fonctionnalité maximale. Un siège entièrement réglable (version premium en option) garantit le confort de l’opérateur, tandis qu’une excellente circulation de l’air améliore davantage l’expérience de l’opérateur.


UNE SÉCURITÉ DE PREMIER ORDRE

Comme pour tous les modèles de la gamme Yanmar, la sécurité a été une priorité lors de la conception et du développement de la SV19VT. En plus d’obtenir la certification ROPS, TOPS et FOPS I pour les modèles canopy et cabine, la minipelle dispose de toute une série de technologies critiques pour la sécurité de l’opérateur sur site. Le phare de flèche à LED et la ceinture de sécurité orange sont fournis de série. Les opérateurs peuvent, en option, bénéficier d’un capteur de ceinture, de gyrophares orange/verts, d’avertisseurs de translation et d’une vitre de protection avant en polycarbonate (modèle avec canopy). En fonction des exigences spécifiques du chantier, les clients peuvent entièrement personnaliser leur machine pour atteindre des niveaux de sécurité et de productivité inégalés.


MAINTENANCE SIMPLE

Afin de minimiser le temps nécessaire pour effectuer les contrôles quotidiens et la maintenance programmée, la SV19VT présente de nombreuses caractéristiques de conception intelligentes. En plus du large capot du compartiment moteur offrant un accès facile aux organes principaux, les panneaux latéraux et le plancher de la cabine sont faciles à démonter, offrant un accès instantané aux composants hydrauliques, aux réservoirs de carburant/hydraulique et au radiateur. La batterie et la boîte à fusibles sont situées dans un compartiment verrouillable sous le siège de l’opérateur, optimisant ainsi davantage la sécurité.


SMARTASSIST-REMOTE

SmartAssist Remote est le système de gestion de flotte nouvelle génération de Yanmar. Avec les dernières technologies télématiques, l’emplacement et l’état de l’équipement sont signalés en temps réel. Disponible en option montée en usine pour la SV19VT, la technologie innovante offre un contrôle total, permettant aux gestionnaires de flotte de garder une trace de leurs actifs à distance, via un PC ou un smartphone.

Options

ÉQUIPEMENTS

  • Balancier court (960 mm)
  • Lame longue (891 mm)
  • 3ème circuit sur balancier court – contrôle proportionnel sur le joystick droit
  • 3ème circuit sur balancier court – contrôle proportionnel sur le joystick droit & potentiomètre ajustable
  • 3ème circuit sur balancier long – contrôle proportionnel sur le joystick droit & potentiomètre ajustable
  • 3&4ème circuits sur balancier court – contrôle proportionnel sur les joysticks & potentiomètres ajustables
  • 3&4ème circuits sur balancier long – contrôle proportionnel sur les joysticks & potentiomètres ajustables
  • Déviation circuit de godet pour benne preneuse pour balancier court
  • Déviation circuit de godet pour benne preneuse pour balancier long
  • Raccords rapides pour Marteau
  • Raccords rapides sur 3ème circuit
  • Raccords rapides sur prolongation 3C + Déviation circuit de godet ou 4e circuit
  • Raccords rapides sur prolongation 3C + 4C + Déviation circuit de godet
  • Raccords rapides sur prolongation 4C uniquement (marteau sur le 3ème circuit)
  • Ligne pour attache rapide hydraulique balancier court 150 – 160 bar(+-3)
  • Ligne pour attache rapide hydraulique balancier long 150 – 160 bar(+-3)
  • Ralenti automatique
  • Contrepoids additionnel (+ 50 kg)
  • Huile biodégradable standard
  • Huile biodégradable Panolin
  • Rétroviseur gauche et droite (Cabine)
  • Casquette anti-pluie à l’avant (cabine)
  • 2 phares LED avant (cabine)
  • 2 phares LED avant (canopy)
  • 1 phare LED arrière + Gyrophare LED embrochable (cabine)
  • 1 phare LED arrière + Gyrophare LED embrochable (canopy)
  • Gyrophare LED embrochable (cabine)
  • Gyrophare LED embrochable (canopy)
  • Gyrophare magnétique

CONFORT

  • Siège standard réglable, susp. méca., dossier moyen, PVC avec logo
  • Siège premium réglable, susp. méca., dossier haut, textile avec logo
  • Siège premium réglable, susp. méca., dossier haut, PVC avec logo
  • Radio (Cabine)
  • Larges pédales de translation
  • Support de pompe à graisse (Cabine)

SÉCURITÉ

  • 3 Clapets de sécurité sur vérins avec anneau soudé sur la biellette
  • Certification pour le levage (France uniquement)
  • Ecran de protection opérateur à l’avant en polycarbonate (canopy)
  • Coupe-batterie amovible (acier) accessible de l’extérieur
  • Coupe-batterie amovible (plastique) dans l’espace cabine
  • Capteur de ceinture, alarme visuelle et sonore
  • Capteur de ceinture, alarme visuelle et sonore et gyrophare vert
  • Anti-démarrage à clavier (Garos)
  • Trackunit: traceur GPS (frais d’abonnement non inclus)
  • Trackunit: traceur GPS + Antivol avec clavier (frais d’abonnement non inclus)
  • Trackunit: traceur GPS + Antivol avec clé Dallas (frais d’abonnement non inclus)
  • Trackunit: traceur GPS + Antivol avec clavier Garos (frais d’abonnement non inclus)
  • 4 points de levage additionels sur le chassis supérieur
  • Alarme de translation (bip)
  • Alarme de translation (cri du lynx)
  • Peinture spéciale
