ViO33-6｜Mini Pelles｜Produits｜Construction

Series	Zero Déport Arrière
Poids Opérationnel	3275 kg
Largeur	1550 mm
Profondeur de Fouille	2820 - 3070 mm

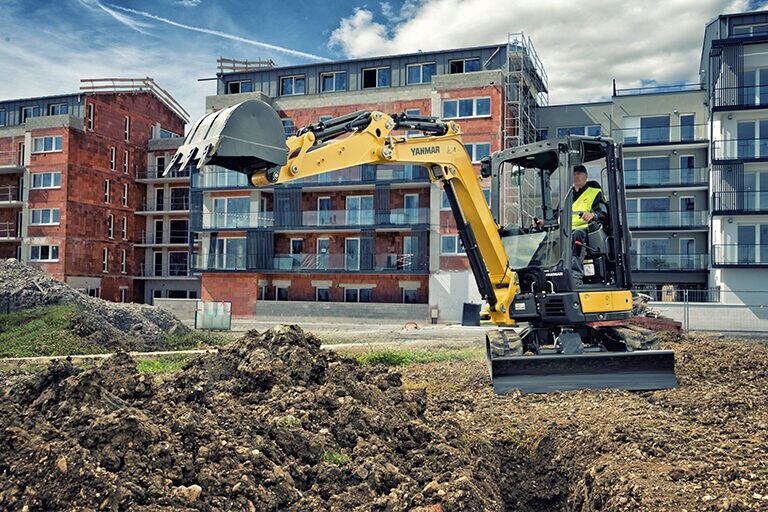

La petite mini-pelle Yanmar ViO33-6 est conçue pour vous garantir une véritable tranquillité d’esprit, en particulier dans les environnements urbains où l’espace est limité. Véritable machine à déport arrière nul avec un rayon de rotation court, elle offre des avantages exceptionnels en matière de sécurité et sa conception ergonomique garantit le confort de l’opérateur. Elle offre des performances exceptionnelles, même en réduisant considérablement la consommation de carburant et les émissions. Elle est également équipé d’un système hydraulique ViPPS qui garantit la fluidité du fonctionnement et d’un système de protection exclusive qui prolonge sa durée de vie.

Nous contacter

Spécifications

Spécifications		ViO33-6
Poids	Poids de transport	3080 kg (canopy) / 3200 kg (cabine)
Poids	Poids opérationnel	3155 kg (canopy) / 3275 kg (cabine)
Moteur	Type	3TNV88-ESBV
	Carburant	Diesel
	Puissance nette	18.5 kW / 24.8 CV à 2200 tr/min
	Puissance brute	18.9 kW / 25.3 CV à 2200 tr/min
	Cylindrée	1.642 l
	Couple maximal	85.5 – 94.5 N.m
	Démarreur	12 V - 1.7 kW
	Batterie	12 V – 65 Ah
	Alternateur	12 V – 55 A
Système hydraulique	Pression maximale	210 bars
	Pompe de service	2 pompes à pistons à debit variable / 1 pompe à engrenages / 1 pompe trochoïdale
	Débit max.	2 x 37.4 l/min / 20.9 l/min / 9.9 l/min
	Réservoir hydraulique	40 l
Performances	Vitesse de déplacement	2.7 / 4.5 km/h
	Vitesse de rotation	10.5 tr/min
	Force de pénétration (balancier)	16.1 kN
	Force d'arrachement (godet)	29.9 kN
	Force de traction	n/a
	Niveau sonore (2000/14/CE&2005/88/CE)	Lwag: 94 dBA ; Lpag: 81 dBA
	Réservoir de carburant	41 l

Dimensions

Dimensions		ViO33-6
A	Longueur hors tout	4470 / 4510 * mm
B	Hauteur hors tout	2460 mm
C	Largeur hors tout	1550 mm
D	Longueur des chenilles au sol	1710 mm
E	Longueur du train de chenilles	2160 mm
F	Voie	1250 mm
G	Largeur des chenilles	300 mm
H	Largeur hors tout de lame	1550 mm
I	Hauteur hors tout de lame	330 mm
J	Distance de la lame	1480 mm
K	Hauteur de relevage max. au-dessus du sol	375 mm
L	Profondeur d’abaissement max. depuis le sol	325 mm
M	Garde au sol minimale	320 mm

Dimensions		ViO33-6
N	Profondeur de fouille max. – lame levée	2820 / 3070 * mm
O	Profondeur de fouille max. – lame baissée	2950 / 3190 * mm
P	Portée de fouille max. au sol	4730 / 4980 * mm
Q	Portée de fouille	4870 / 5110 * mm
R	Paroi verticale max.	2290 / 2550 * mm
S	Hauteur de déchargement max.	3160 / 3300 * mm
T	Hauteur d’attaque max.	4550 / 4720 * mm
U	Déport de pied de flèche gauche	43°
V	Déport de pied de flèche droite	65°
W	Longueur du bras	1220 / 1470 * mm
X	Rayon de rotation avant	2050 / 2120 * mm
Y	Rayon de rotation avant avec flèche déportée	1840 / 1900 * mm
Z	Rayon de rotation arrière	775 mm

* avec bras long

Caractéristiques

COMPACITÉ

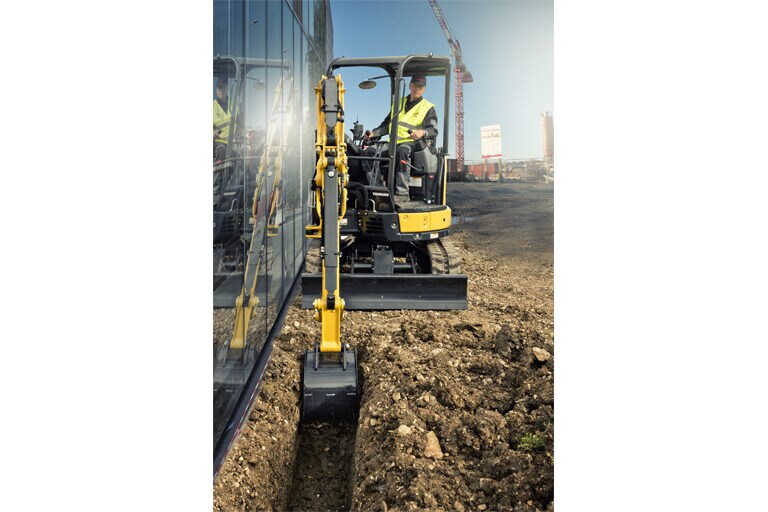

La mini-pelle Yanmar ViO33-6 est une véritable machine à déport arrière nul, car ni le contrepoids ni la partie avant du châssis supérieur ne dépasse la largeur des chenilles. Sa partie avant est conçue pour ne pas dépasser et elle dispose d’un rayon de braquage très court. De plus, son rayon de rotation n’est que de 2 615 mm. La sécurité de l’opérateur et des autres travailleurs présents sur le chantier est renforcée, d’autant plus que l’angle mort arrière a été réduit au minimum. Ce modèle est idéal pour travailler le long de murs et dans les environnements urbains où l’espace est limité.

MOTEUR À COMMANDE ÉLECTRONIQUE

Avec une puissance de 18,9 kW à 2 200 tr/min, le moteur Yanmar 3TNV88-ESBV de nouvelle génération est le fruit de nos efforts continus pour réaliser des avancées technologiques en matière de réduction de la consommation et des émissions. Avec la ViO33-6, Yanmar accorde une priorité supplémentaire à l’environnement et aux économies de carburant, via des caractéristiques telles qu’une unité de contrôle électronique qui optimise la charge du moteur. Il y également un système de décélération automatique de série qui fait passer le moteur au ralenti si l’opérateur ne touche pas les leviers de manœuvre pendant 4 secondes. De plus, le mode Éco de série permet de contrôler efficacement le régime moteur, en l’abaissant de 300 tr/min, ce qui réduit encore davantage la consommation de carburant.

MOUVEMENTS FLUIDES ET SIMULTANÉS

La mini-pelle Yanmar ViO33-6 utilise un système hydraulique ViPPS pour obtenir une combinaison optimale de vitesse, puissance, fluidité et équilibre. Le système est constitué d’une double pompe à pistons à débit variable et de deux pompes à engrenages. Ces trois pompes principales totalisent un débit maximum de 95,7 L/min cumulé dans les soupapes de commande principales et disponible pour les principaux mouvements de la machine. Ainsi, le système ViPPS permet d’effectuer toutes les tâches sans à-coups et simultanément, même pendant la translation.

PLUS GRAND CONFORT

La cabine, spacieuse et luxueuse, dispose d’une porte d’entrée aux dimensions généreuses et de beaucoup d’espace pour les jambes. Elle est équipée de série d’un siège à suspension pneumatique avec un appuie-tête pour réduire les tensions corporelles et la fatigue. Elle offre d’autres petits plus agréables, notamment un repose-poignet ajustable et un levier de translation avec des pédales rabattables pour offrir plus d’espace à l’opérateur. Trois rétroviseurs facilitent la visibilité à 360 degrés, tandis que les nouveaux instruments électroniques, l’ergonomie améliorée et la climatisation en option contribuent davantage au confort de l’opérateur.

SIMPLICITÉ D’UTILISATION

L’équipement standard de la mini-pelle Yanmar ViO33-6 comprend un circuit hydraulique auxiliaire contrôlé via une commande proportionnelle située sur le joystick qui adapte le débit et le sens du flux d’huile. Le commutateur de deuxième vitesse a également été déplacé sur le levier de la lame pour faciliter l’utilisation de la machine. Les leviers de commande sont idéalement placés pour une précision de mouvement exceptionnelle et le commutateur proportionnel situé sur le joystick droit permet la commande proportionnelle du rayon de rotation de la flèche.

STABILITÉ

La petite mini-pelle Yanmar ViO33-6 a été conçue de façon à avoir un centre de gravité très bas pour offrir une excellente stabilité dans toutes les conditions et une bonne force de levage. Le long châssis inférieur améliore également la stabilité et permet une conduite plus souple. Grâce à la répartition optimale des masses, la ViO33-6 offre une plus grande capacité de travail pour la plupart des travaux. La flèche de la machine a également été entièrement repensée pour améliorer sa capacité de levage et sa force d’excavation, et pour offrir une plus longue durée de vie.

FIABILITÉ

La mini-pelle Yanmar ViO33-6 bénéficie d’une protection exclusive complète de l’ensemble de ses vérins de flèche et de bras. Tous les tubes et les tiges de vérin sont protégés par une plaque en acier à grande élasticité, ce qui réduit considérablement le coût total de possession de la machine. De plus, un seul composant est fixé au mât au moyen d’un boulon unique. Cela permet non seulement de prolonger sa durée de vie, mais également de réduire les vibrations et les jeux d’usure à ce point critique de la machine.
