Series Zero Déport Arrière
Poids Opérationnel 3695 kg
Largeur 1740 mm
Profondeur de Fouille 3350 mm
  • Agriculture
  • Génie Civil
  • Construction
  • Paysagisme

Optimisez les performances dans les espaces exigus grâce à la structure ultra-compacte de cette machine à déport arrière nul. Malgré sa petite taille, le moteur performant est extrêmement puissant et offre une consommation de carburant étonnamment faible. La conception ergonomique garantit un réel confort à l’utilisateur, avec des commandes au bout des doigts pour une précision de mouvement inégalée. Parmi les autres grands avantages, citons les dispositifs de protection de pointe et la stabilité exceptionnelle, ainsi que la fonction SmartAssist Remote en option qui facilite la sécurité, la maintenance et la gestion de flotte.

Spécifications

Spécifications ViO38-6
Poids Poids de transport 3500 kg (canopy) / 3620 kg (cabine)
Poids opérationnel 3575 kg (canopy) / 3695 kg (cabine)
Moteur Type 3TNV88-ESBV
Carburant Diesel
Puissance nette 18.5 kW / 24.8 CV à 2200 tr/min
Puissance brute 18.9 kW / 25.3 CV à 2200 tr/min
Cylindrée 1.642 l
Couple maximal 85.5 – 94.5 N.m
Démarreur 12 V - 1.7 kW
Batterie 12 V – 65 Ah
Alternateur 12 V – 55 A
Système hydraulique Pression maximale 220 bars
Pompe de service 2 pompes à pistons à debit variable / 1 pompe à engrenages / 1 pompe trochoïdale
Débit max. 2 x 37 l/min / 26.2 l/min / 10.8 l/min
Réservoir hydraulique 40 l
Performances Vitesse de translation 2.7 / 4.5 km/h
Vitesse de rotation 9.5 tr/min
Force de pénétration (balancier) 18.1 kN
Force d'arrachement (godet) 32.1 kN
Force de traction n/a
Niveau sonore (2000/14/CE&2005/88/CE) Lwag: 94 dBA ; Lpag: 82 dBA
Réservoir de carburant 41 l

Dimensions


Dimensions ViO38-6
A Longueur hors tout 4760 mm
B Hauteur hors tout 2470 mm
C Largeur hors tout 1740 mm
D Longueur des chenilles au sol 1710 mm
E Longueur du train de chenilles 2160 mm
F Voie 1440 mm
G Largeur des chenilles 300 mm
H Largeur hors tout de lame 1740 mm
I Hauteur hors tout de lame 380 mm
J Distance de la lame 1630 mm
K Hauteur de relevage max. au-dessus du sol 425 mm
L Profondeur d’abaissement max. depuis le sol 370 mm
M Garde au sol minimale 320 mm

Dimensions ViO38-6
N Profondeur de fouille max. – lame levée 3350 mm
O Profondeur de fouille max. – lame baissée 3530 mm
P Portée de fouille max. au sol 5350 mm
Q Portée de fouille 5470 mm
R Paroi verticale max. 2820 mm
S Hauteur de déchargement max. 3730 mm
T Hauteur d’attaque max. 5130 mm
U Déport de pied de flèche gauche 43°
V Déport de pied de flèche droite 65°
W Longueur du bras 1620 mm
X Rayon de rotation avant 2100 mm
Y Rayon de rotation avant avec fl èche déportée 1870 mm
Z Rayon de rotation arrière 775 mm

Caractéristiques


COMPACITÉ EXCEPTIONNELLE

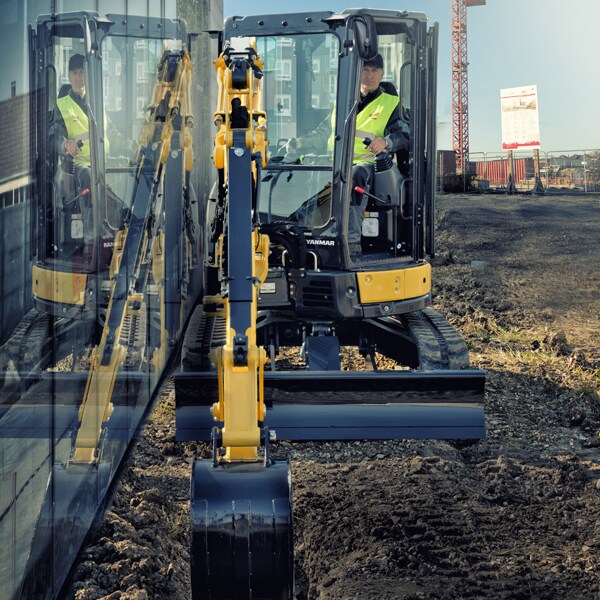

Avec un rayon de rotation de 2 875 mm seulement et un très petit rayon de braquage, la petite mini-pelle Yanmar ViO38-6 offre une compacité exceptionnelle par rapport aux machines concurrentes. De plus, ni le contrepoids ni la partie avant du châssis supérieur ne dépassent la largeur des chenilles. Cela en fait donc une machine à déport arrière nul et renforce la sécurité de l’opérateur et des autres travailleurs présents sur le chantier. Cela vous offre également une véritable tranquillité d’esprit lorsque vous travaillez le long de murs et dans n’importe quel environnement urbain où l’espace est limité.


MOTEUR À COMMANDE ÉLECTRONIQUE

La mini-pelle ultra-compacte Yanmar ViO38-6 utilise un système hydraulique ViPPS pour obtenir une combinaison optimale de vitesse, puissance, fluidité et équilibre. Ce système est constitué d’une double pompe à pistons à débit variable et de deux pompes à engrenages. Ces trois pompes principales totalisent un débit maximum de 100,2 L/min cumulé dans les soupapes de commande principales et disponible pour les principaux mouvements de la machine. Le système ViPPS permet donc d’effectuer toutes les tâches sans à-coups et simultanément, même pendant la translation, ce qui fait une vraie différence en termes de rythme de travail.


MOUVEMENTS FLUIDES ET SIMULTANÉS

La mini-pelle ultra-compacte Yanmar ViO38-6 utilise un système hydraulique ViPPS pour obtenir une combinaison optimale de vitesse, puissance, fluidité et équilibre. Ce système est constitué d’une double pompe à pistons à débit variable et de deux pompes à engrenages. Ces trois pompes principales totalisent un débit maximum de 100,2 L/min cumulé dans les soupapes de commande principales et disponible pour les principaux mouvements de la machine. Le système ViPPS permet donc d’effectuer toutes les tâches sans à-coups et simultanément, même pendant la translation, ce qui fait une vraie différence en termes de rythme de travail.


CONFORT SUPPLÉMENTAIRE

Une grande attention a été portée au confort de l’opérateur : cabine spacieuse dotée d’une porte d’entrée aux dimensions généreuses et de beaucoup d’espace pour les jambes. Les équipements standard comprennent un repose-poignet ajustable et un siège à suspension pneumatique entièrement réglable avec appuie-tête pour réduire la tension et la fatigue du corps. Le levier de translation dispose de pédales rabattables pour offrir plus d’espace à l’opérateur. Trois rétroviseurs facilitent la visibilité à 360 degrés, tandis que les nouveaux instruments électroniques, l’ergonomie améliorée et la climatisation en option contribuent davantage au confort de l’opérateur.


SIMPLICITÉ D’UTILISATION

Les leviers de commande sont idéalement placés pour une précision de mouvement exceptionnelle et le commutateur proportionnel situé sur le joystick droit permet la commande proportionnelle du rayon de rotation de la flèche. Le commutateur de deuxième vitesse a également été déplacé sur le levier de la lame pour faciliter l’utilisation de la machine. De plus, la mini-pelle ultra-compacte Yanmar ViO38-6 comprend un circuit hydraulique auxiliaire contrôlé via une commande proportionnelle située sur le joystick qui adapte le débit et le sens du flux d’huile.


STABILITÉ EXCEPTIONNELLE

De nombreuses fonctionnalités de conception intelligente se conjuguent pour rendre la mini-pelle Yanmar ViO38-6 exceptionnellement stable, ce qui se traduit par une excellente capacité de levage. Citons notamment le centre de gravité très bas et un châssis inférieur long qui permet une conduite plus souple. La répartition optimale des masses permet d’améliorer la capacité de charge de la machine dans la plupart des positions. La flèche de la machine a également été entièrement repensée pour améliorer sa capacité de levage et sa force d’excavation, et pour offrir une plus longue durée de vie.


FIABILITÉ

Les dispositifs de protection de pointe contribuent à faire de la mini-pelle Yanmar ViO38-6 une machine très fiable et à réduire le coût total de possession. Elle dispose notamment d’un système exclusif de protection complète pour protéger l’ensemble de ses vérins de flèche et de bras, tandis que tous les tubes et les tiges de vérin sont protégés par une plaque en acier à grande élasticité. De plus, un seul composant est fixé au mât au moyen d’un boulon unique pour prolonger sa durée de vie. Cela permet également de réduire les vibrations et les jeux d’usure à un point critique de la machine.


SMARTASSIST REMOTE

SmartAssist Remote est un système exclusif développé par Yanmar pour faciliter la gestion de la flotte, la programmation de la maintenance et la sécurité. Disponible sur la ViO38-6, ce petit équipement compact utilise les dernières technologies télématiques pour fournir une visibilité optimale sur l’emplacement et l’état des équipements. En fournissant des informations en temps réel, il vous donne une maîtrise totale et vous permet de contrôler et de gérer vos machines à distance via un PC ou un smartphone, ce qui vous assure un temps de fonctionnement maximal.

Options

ÉQUIPEMENTS

  • Chenilles acier
  • Patins caoutchouc pour chenilles acier YCE – garantis 12 mois
  • Balancier court (1370 mm)
  • 3ème + 4ème circuits proportionnels avec potentiomètres
  • Déviation circuit de godet pour benne preneuse (non compatible avec 4è circuit)
  • Ligne moyenne pression pour attache rapide hydraulique 150 – 165 bar(+-3)
  • Raccords rapides
  • Contrepoids additionnel (+150 kg)
  • Huile biodégradable standard
  • Huile biodégradable Panolin
  • 2 phares à LED à l’avant
  • 1 phare LED arrière + Gyrophare LED embrochable
  • Gyrophare LED embrochable
  • Gyrophare magnétique

CONFORT

  • Climatisation
  • Siège revêtement PVC avec logo Yanmar
  • Radio
  • Boite à documents
  • Graissage centralisé

SÉCURITÉ

  • 3 Clapets de sécurité sur vérins avec anneau soudé sur la biellette
  • Certification pour le levage (France uniquement)
  • Grille de protection FOPS 1
  • Coupe-batterie amovible (acier)
  • Anti-démarrage à clavier M’TECH ME501
  • Anti-demarrage à clé M’TECH ME501
  • GPS trackunit ME501 avec GPS (frais d’abonnement non inclus)
  • Alarme de translation
  • Peinture spéciale
