Series Zero Déport Arrière
Poids Opérationnel 2405 kg
Largeur 1380 - 1550 mm
Profondeur de Fouille 2270 - 2465 mm
  • Agriculture
  • Génie Civil
  • Construction
  • Paysagisme

Conçue pour fonctionner en toute sécurité dans les espaces restreints, la mini-pelle Yanmar ViO23-6 est facile à transporter, grâce à son châssis rétractable et à son faible poids. Le système hydraulique très performant et le moteur à injection indirecte lui confèrent une puissance de précision importante. L’opérateur n’a pas été oublié : il bénéficie de dispositifs de sécurité perfectionnés et d’une cabine étonnamment spacieuse dans laquelle le confort a été le maître mot de conception. La maintenance simple et rapide peut être facilitée par le système SmartAssist Remote, qui offre également de nombreux avantages en matière de gestion de flotte, de productivité et de sécurité.

Spécifications

Spécifications ViO23-6
Poids Poids de transport 2170 kg (canopy) / 2330 kg (cabine)
Poids opérationnel 2245 kg (canopy) / 2405 kg (cabine)
Moteur Type 3TNV76-PBV1
Carburant Diesel
Puissance nette 14,3 kW à 2400 tr/min
Puissance brute 14,6 kW à 2400 tr/min
Cylindrée 1.11 l
Couple maximal 62,8 – 68,6 N.m at 1800 tr/min
Démarreur 12V – 1kW
Batterie 12 V – 36 Ah
Alternateur 12 V – 40 A
Système hydraulique Pression maximale 210 bars
Pompe de service 2 pompes à pistons à debit variable / 1 pompe à engrenages / 1 pompe trochoïdale
Débit max. 2 x 21,6 l/min / 20,4 l/min / 10,8 l/min
Réservoir hydraulique 25 l
Performances Vitesse de translation 2,2 / 4,2 km/h
Vitesse de rotation 10 tr/min
Force de pénétration (balancier) 13,1 / 10,6 kN
Force d'arrachement (godet) 17,5 kN
Force de traction 23,7 / 11,6 kN
Niveau sonore (2000/14/CE&2005/88/CE) LwA: 93 dBA / LpA: 80 dBA
Réservoir de carburant 27,5 l

Dimensions


Dimensions ViO23-6
A Longueur hors tout 3890 / 3910 mm
B Hauteur hors tout 2420 / 2480 ** mm
C Largeur hors tout 1380 – 1550 * mm
D Longueur des chenilles au sol 1470 mm
E Longueur du train de chenilles 1890 mm
F Voie 1130 / 1300 * mm
G Largeur des chenilles 250 mm
H Largeur hors tout de lame 1380 / 1550 * mm
I Hauteur hors tout de lame 290 mm
J Distance de la lame 1320 mm
K Hauteur de relevage max. au-dessus du sol 355 mm
L Profondeur d’abaissement max. depuis le sol 335 mm
M Garde au sol minimale 150 mm

Dimensions ViO23-6
N Profondeur de fouille max. – lame levée 2270 / 2465 mm
O Profondeur de fouille max. – lame baissée 2450 / 2655 mm
P Portée de fouille max. au sol 4020 / 4220 mm
Q Portée de fouille 4140 / 4325 mm
R Paroi verticale max. 1870 / 2080 mm
S Hauteur de déchargement max. 2570 / 2695 mm
T Hauteur d’attaque max. 3840 / 3960 mm
U Déport de pied de flèche gauche 46°
V Déport de pied de flèche droite 74°
W Longueur du bras 950 / 1150 mm
X Rayon de rotation avant 1820 / 1850 mm
Y Rayon de rotation avant avec fl èche déportée 1530 / 1560 mm
Z Rayon de rotation arrière 690 mm

* Châssis réduit – Châssis étendu
** Canopy / Cabine

Caractéristiques


COMPACITÉ

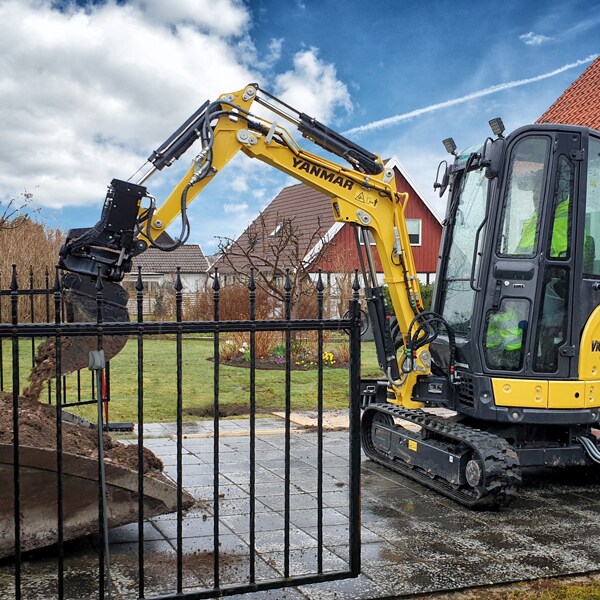

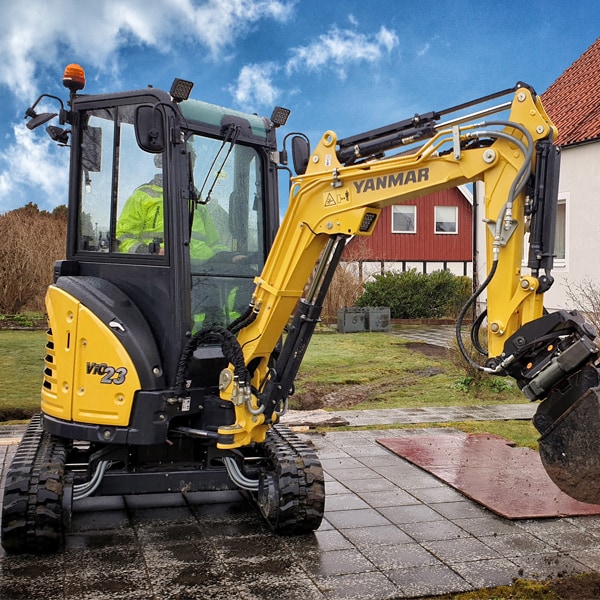

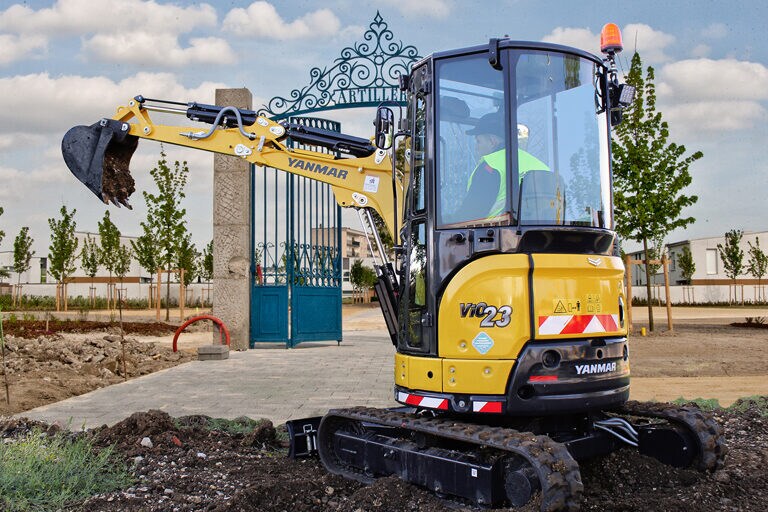

La mini-pelle Yanmar ViO23-6 est capable de fonctionner dans les espaces les plus exigus, ce qui en fait une machine idéale pour les travaux publics en environnements urbains ou l’aménagement de jardins. Véritable mini-pelle à déport arrière nul, le châssis supérieur peut effectuer une rotation complète dans la largeur des chenilles pour une sécurité maximale. L’angle mort arrière a également été réduit au minimum. Il est possible d’entreprendre des travaux le long de murs efficacement et en toute confiance, sans avoir à se soucier de la sécurité des travailleurs présents sur le site.


CHÂSSIS VARIABLE

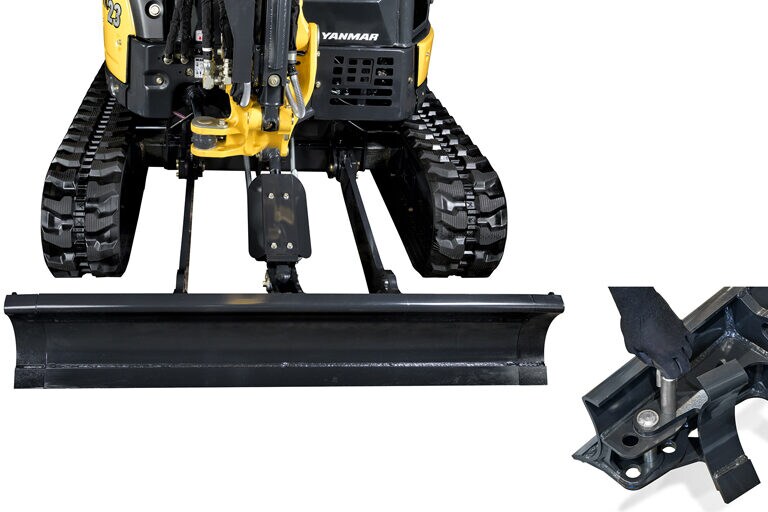

Le châssis rétracté ne mesure que 1 380 mm, ce qui lui permet d’accéder facilement à des espaces exigus. Déployé il mesure 1 500 mm. Ajoutez à cela l’excellente répartition des masses et il n’est pas surprenant que la grande stabilité qui en résulte se traduise par des capacités d’excavation et de chargement impressionnantes. De plus, grâce au jeu réduit entre les pièces coulissantes, l’extension du châssis n’entraîne pas d’accumulation de terre, la machine est idéale pour niveler un terrain. Les extensions de lame articulées sont fixées de façon permanente sur la lame, il n’y a donc aucun risque de les perdre. Elles peuvent également être repositionnées rapidement sans outils.


TRANSPORT AISÉ

Le poids de transport de la version cabine de la machine avec un contrepoids standard et un bras court n’est que de 2 330 kg (attelage rapide et accessoire de godet non compris). Avec son châssis rétractable ultra-compact, la mini-pelle Yanmar ViO23-6 peut facilement être transportée au moyen d’une remorque. Même lorsqu’elle est déplacée avec plusieurs accessoires, le poids total remorqué est inférieur à 3,5 tonnes.


PERFORMANCES ÉLEVÉES

Elle offre une productivité exceptionnelle grâce à une combinaison parfaite de puissance d’excavation, de longueur de bras et de cycles de fonctionnement prolongés. Le moteur Yanmar 3TNV robuste et fiable est pourvu d’un système d’injection indirecte avec régulateur de vitesse mécanique. Le système de ralenti automatique et le réglage en mode éco permettent de réduire encore davantage la consommation de carburant, et les performances en matière d’émissions polluantes sont excellentes. Pour le système hydraulique, nous utilisons un distributeur basé sur le principe ViPPS. Ce système cumule le débit des différentes pompes afin de fournir une vitesse, une puissance, une souplesse et un équilibre optimaux.


CONFORT SUPPLÉMENTAIRE

Une réflexion poussée a été menée pour rendre la vie aussi facile et confortable que possible à l’opérateur. La machine, qui possède la certification ROPS et FOPS, dispose d’une cabine ergonomique avec une visibilité à 360 ° et des dispositifs de sécurité exceptionnels. Les leviers de commande sont sensibles, précis et faciles d’accès. Il y a beaucoup d’espace pour les jambes, ainsi qu’un plancher plat. Le moteur particulièrement silencieux rend le travail plus agréable. Un siège ergonomique à suspension est disponible en option, équipé de commandes réglables, d’un dossier haut et d’une ceinture de sécurité rétractable.


FACILITÉ DE MAINTENANCE

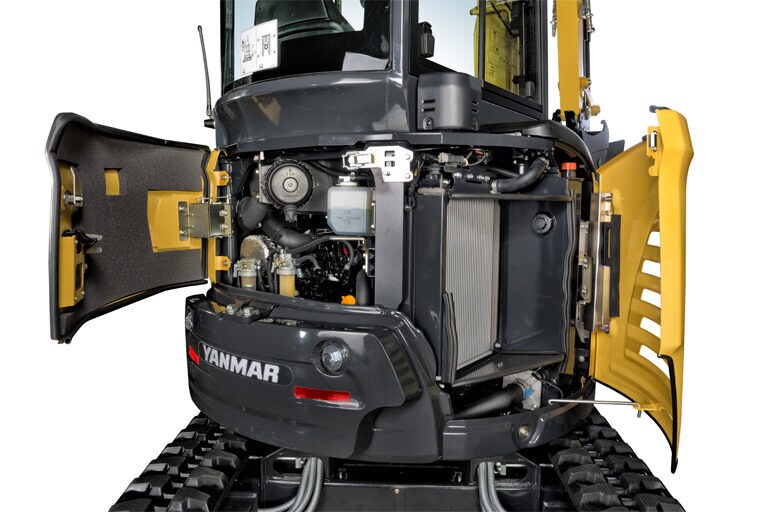

La mini-pelle Yanmar ViO23-6 est conçue pour offrir une fiabilité, une durabilité et des performances optimales à long terme dans des conditions et des environnements de travail difficiles, le tout avec un entretien minimal. Tous les composants principaux sont accessibles par le capot facile à ouvrir ou par le cache latéral droit fixé sur charnière pour un accès rapide. Le tapis de sol plat facilite le nettoyage, le contrôle et l’entretien. Pour réduire les temps d’arrêt, l’interface numérique Yanmar informe l’opérateur en temps réel de l’état de la machine, indique le moment où les composants doivent être contrôlés et fournit une assistance technique. Les panneaux en acier très résistants et la protection complète des vérins permettent également de réduire les temps d’arrêt et le coût total de possession.


SMARTASSIST REMOTE

SmartAssist Remote est notre système de gestion de flotte unique qui utilise les dernières technologies télématiques pour fournir une visibilité optimale sur l’emplacement et l’état des équipements. Ce petit équipement compact, disponible sur la mini-pelle Yanmar ViO23-6, vous aidera à optimiser le potentiel de travail. En fournissant des informations en temps réel, il vous donne une maîtrise totale et vous permet de contrôler et de gérer vos machines à distance via un PC ou un smartphone. Vous pouvez vérifier à tout moment l’emplacement, l’efficacité énergétique, la consommation et les besoins d’entretien de vos machines. Vous pouvez également choisir de recevoir des alertes en cas de dysfonctionnement ou d’activité inhabituelle, ce qui en fait un outil de sécurité utile.

Options

ÉQUIPEMENTS

  • Bras long (+200 mm)
  • 3ème + 4ème circuits proportionnels avec potentiomètres
  • Déviation circuit de godet pour benne preneuse
  • Ligne moyenne pression pour attache rapide hydraulique 150 – 165 bar(+-3)
  • Raccords rapides
  • Huile biodégradable standard
  • Huile biodégradable Panolin
  • Contrepoids additionnel (+ 100 kg)
  • 2 phares à LED sur canopy à l’avant + 1 phare LED arrière + 1 Gyrophare embrochable
  • Gyrophare magnétique

CONFORT

  • Siège haut de gamme revêtement tissu avec logo Yanmar
  • Siège haut de gamme revêtement PVC avec logo Yanmar
  • Siège revêtement PVC avec logo Yanmar
  • Larges pédales de translation
  • Radio

SÉCURITÉ

  • Boîte de document (Cabine)
  • Document box (Canopy)
  • 3 Clapets de sécurité sur vérins avec anneau soudé sur la biellette
  • Certification pour le levage (France uniquement)
  • Coupe-batterie amovible (acier)
  • Avertisseur sonore de recul
  • Garos anti-démarrage à clavier
  • Anti-demarrage à clé M’TECH ME501 (frais d’abonnement non inclus)
  • GPS trackunit ME501 avec GPS (frais d’abonnement non inclus)
  • Peinture spéciale
