VC20

Fartøyskontrollsystem

Spesifikasjoner

Type
Kontrollsystem

VC20 er YANMARs 2. generasjons kontrollsystem som styrer alle YANMAR elektronisk styrte motorer. Med forenklet elektrisk styring, som oser av høy kvalitet og betydelige funksjonsforbedringer, integreres neste generasjon YANMAR VC20 kontrollsystem med YANMARs komplette utvalg av common rail-motorserier, girkasser, kontroller og displayer.

VC20 er et J1939-basert CAN-bussystem som har et dedikert nettverk til hver motor og leveres som standard med et nødbackup-panel, som sikrer beste pålitelighet. Med innebygde NMEA-tilkoblinger kan VC20 enkelt kobles til flere annet tilbehør eller systemer.

Systemet er utviklet av YANMAR for å møte selskapets høye standarder for kvalitet og pålitelighet. VC20 styrer alle YANMAR-motor- og girfunksjoner og viser motoralarmer og diagnosekoder i displayet.

Mer informasjon

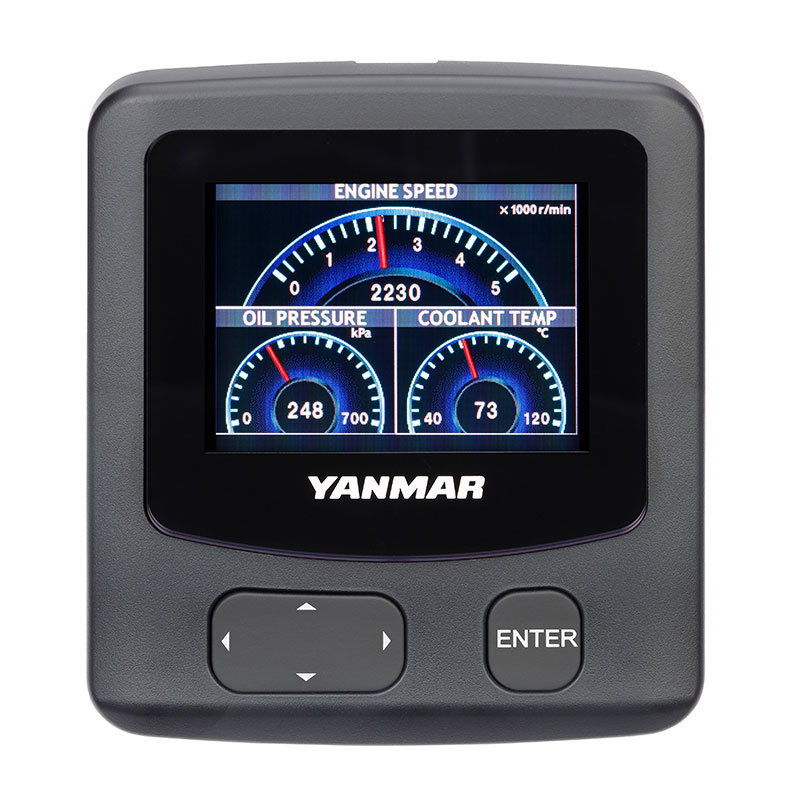

VC20 har en ny og forenklet elektrisk arkitektur. Systemet er enkelt å installere og kommer med kontroller, full-farge digital skjerm/er, med NMEA2000 eller J1939 instrument utgang, og kabling. Dette begrenser antall komponenter og skjøtekabler, noe som gjør det enklere og raskere å installere for båtbyggere og forhandlere.

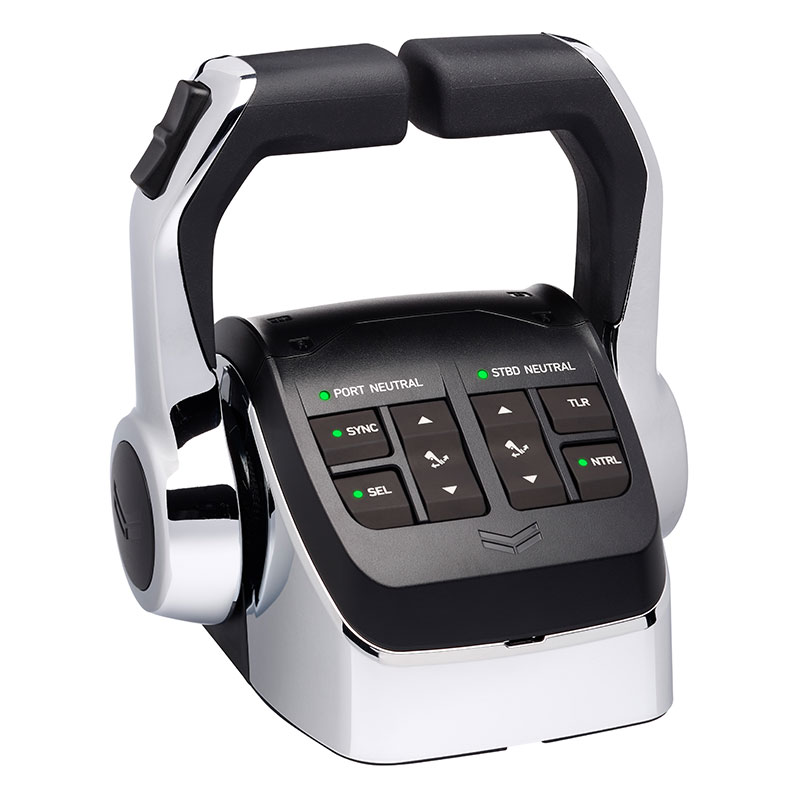

I tillegg til funksjonelle forbedringer i forhold til det eksisterende VC10 Vessel Control System, vil det nye VC20 Vessel Control System også introdusere nydesignede kontrollbokser og bryterpaneler. YANMARs interne designer, Ken Okuyama, har oppgradert utformingen av YANMAR Vessel Control-utstyret betydelig, noe som gir et utseende og følelse av høyere kvalitet.

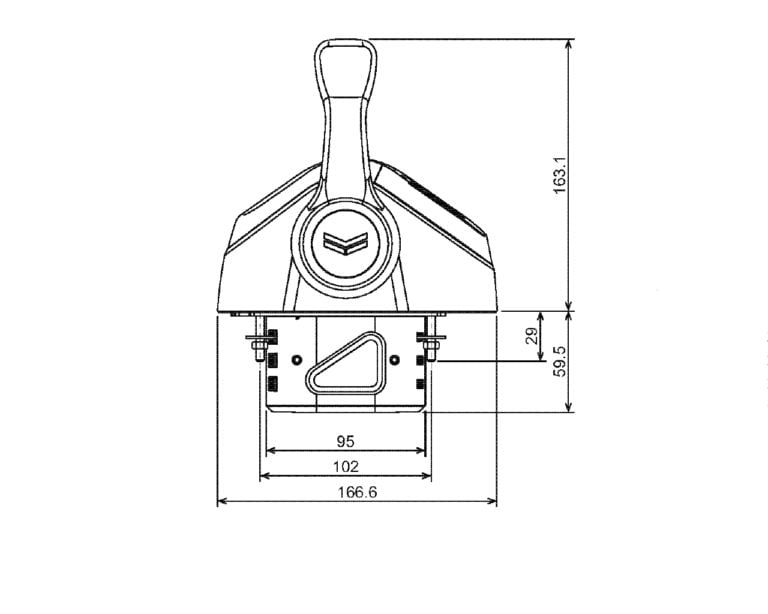

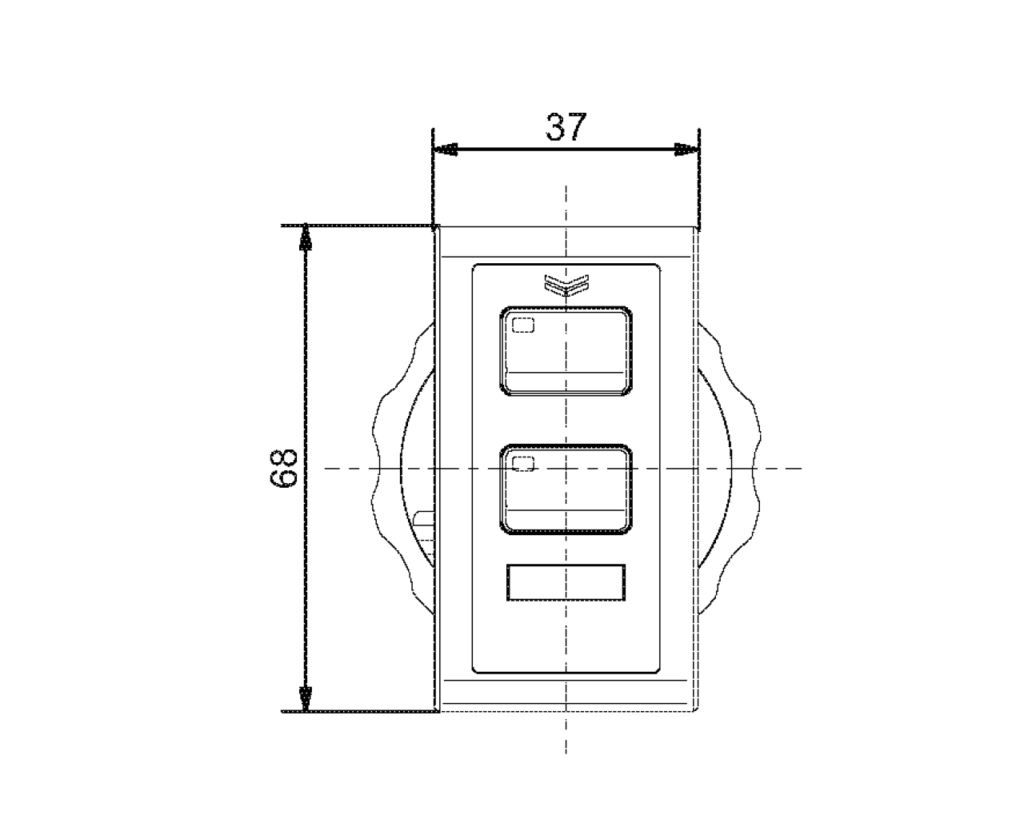

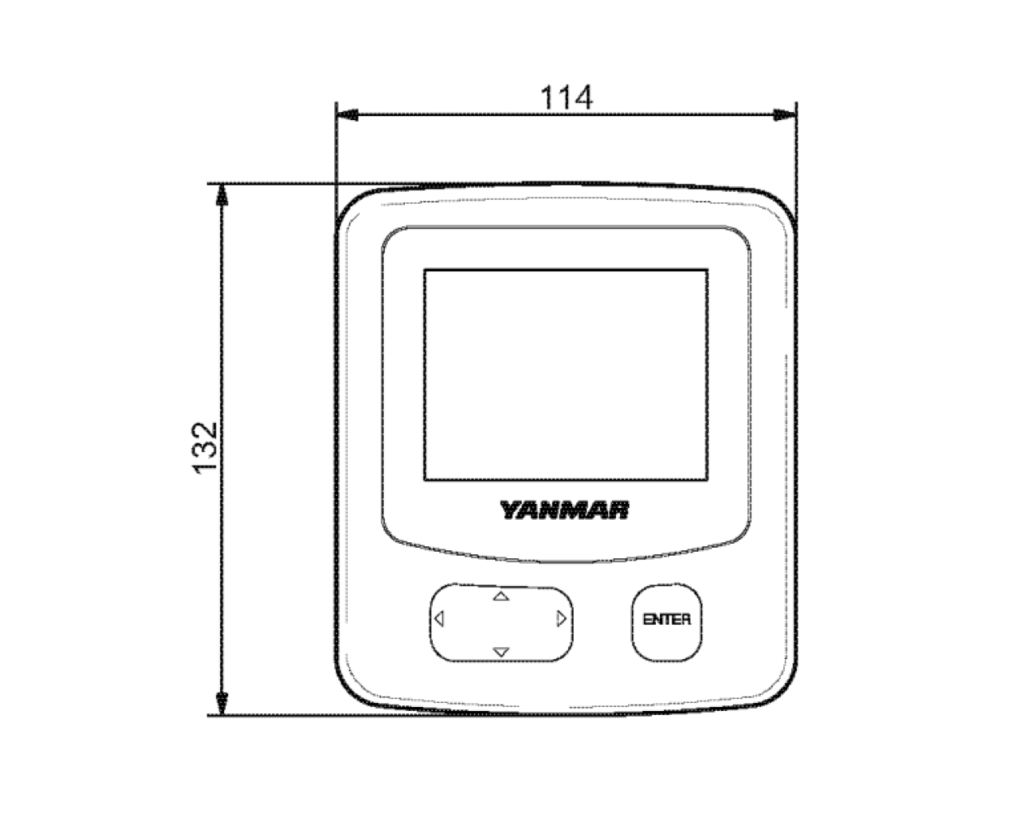

Tekniske tegninger

VC20 Datasheet & Leaflet (A4) - PDF
VC20 Datasheet & Leaflet (Letter) - PDF
164000-107x0 CAN converter - STP
164000-30010 Backup panel - STP
164000-38000 DC-DC converter - STP
164000-41010 CH Inboard single - STP
164000-41030 CH Inboard twin - STP
164000-41040 CH Sterndrive single - STP
164000-41050 CH Sterndrive twin - STP
164000-41080 CH Inboard single RH - STP
164000-41110 CH Sidemount - STP
164000-44000 Shift actuator - STP
164100-31500 Emergency switch - STP
164200-10000 Helm ECU - STP
164200-10020 Control head ECU - STP
164200-10410 Raymarine autopilot gateway - STP
164200-10510 Eshift controller - STP
164200-108x0 Drive ECU - STP
164200-37200 Switch panel dual template
164200-37210 Switch panel single templat
164000-41110 CH Sidemount template
164200-41120 CH Inboard twin - STP
164200-41130 CH Sterndrive single - STP
164200-41140 CH Sterndrive twin - STP
164200-43200 Steering unit helm STP
164200-43300 Steering assy tilt STP
164200-5100x VC20 Display template
164200-5100x VC20 Display STP
164000-30010 Backup panel template
164200-411x0 CH template
164200-41110 CH Inboard single STP
164200-37200 Switch panel dual STP
164200-37210 Switch panel single STP
164000-410x0 CH template
164200-43300 Steering assy tilt template
164200-5100x VC20 Display template
164200-30000 Backup panel STP
164200-30000 Backup panel template
