スペック
ViO25-6C
主要諸元
| 商品名称 | ViO25-6C | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 仕様 | 標準 | クイックヒッチ | |||||||
| キャノピー | キャビン | キャノピー | キャビン | ||||||
| シュー形式 | ゴム | 鉄 | ゴム | 鉄 | ゴム | 鉄 | ゴム | 鉄 | |
| 質量 | 機械質量（kg） | 2500 | 2610 | 2660 | 2770 | 2550 | 2660 | 2710 | 2820 |
| 機体質量（kg） | 1850 | 1960 | 2010 | 2120 | 1850 | 1960 | 2010 | 2120 | |
| エンジン | 名称 | 立形水冷3気筒ディーゼル | |||||||
| 形式 | 3TNV76-NBVA1 | ||||||||
| 定格出力（NET）/回転数 （kW/min-1［PS/rpm］） |
15.2/2500［20.7/2500］ | ||||||||
| バケット | 容量（m3） | 0.08 | |||||||
| 標準バケット幅 （サイドカッター含む）（mm） |
490 | ||||||||
| 作業範囲 | 最大掘削深さ（mm） | 2540 | 2540 | 2700 | 2700 | ||||
| 最大垂直掘削深さ（mm） | 2240 | 2240 | 2130 | 2130 | |||||
| 最大掘削高さ（mm） | 4460 | 4170 | 4610 | 4330 | |||||
| 最大ダンプ高さ（mm） | 3050 | 2780 | 2900 | 2630 | |||||
| 床面最大掘削半径（mm） | 4400 | 4400 | 4560 | 4560 | |||||
| フロント最小旋回半径 ＜スイング時＞（mm） |
1800 ＜1510＞ |
1950 ＜1650＞ |
1930 ＜1620＞ |
2090 ＜1770＞ |
|||||
| 後端旋回半径（mm） | 750 | ||||||||
| ブームスイング角度（左/右）（度） | 47/74 | ||||||||
| 性能 | 最大掘削力（バケット）（kN［kgf］） | 23.1［2360］ | 23.1［2360］ | 18.2［1850］ | 18.2［1850］ | ||||
| 走行速度（高/低）（km/h） | 4.5/2.8 | ||||||||
| 旋回速度（min-1［rpm］） | 10.0［10.0］ | ||||||||
| 接地圧（kPa［kgf/cm2］） | 29.0 ［0.295］ |
30.1 ［0.307］ |
30.8 ［0.314］ |
31.9 ［0.326］ |
29.5 ［0.301］ |
30.7 ［0.313］ |
31.3 ［0.319］ |
32.5 ［0.331］ |
|
| 油圧装置 | 油圧ポンプ流量（L/min） | 30.0×2（可変）・21.3×1（ギヤ）・11.3×1（ギヤ） | |||||||
| セット圧力（メインリリーフ） （MPa［kgf/cm2］） |
20.6［210］×2・18.1［185］×1 | ||||||||
| 足まわり | シュー幅（mm） | 250 | |||||||
| 最低地上高（mm） | 320 | ||||||||
| ブレード | 幅x高さ（mm） | 1500×295 | |||||||
| 揚程（上/下）（mm） | 340/355 | ||||||||
| 燃料タンク | 容量（L） | 29.2 | |||||||
| 輸送時寸法 | 全長（mm） | 4100 | 4120 | ||||||
| 全幅 | 1500 | ||||||||
| 全高（mm） | 2470 | 2530 | 2470 | 2530 | |||||
- 単位は国際単位系によるSI単位表示。［］内は従来の単位表示を併記したものです。
- 仕様は改良などにより、予告なく変更することがあります。
外形寸法図
（単位：mm）

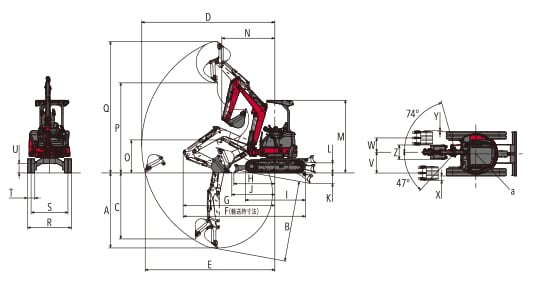

キャノピー仕様

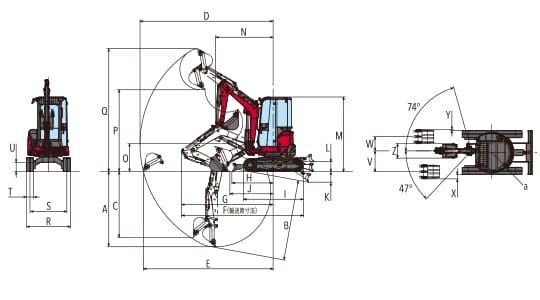

キャビン仕様
数値はキャノピー仕様。［ ］内はキャビン仕様です。
| 記号 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 標準仕様 | 2540 | 2740 | 2240 | 4520 | 4400 | 4100 | 3110 | 1380 | 2040 |
| クイックヒッチ仕様 | 2700 | 2900 | 2130 | 4670 | 4560 | 4120 | 3120 | ||
| 記号 | J | K | L | M | N（スイング時） | O | P | Q | R |
| 標準仕様 | 1470 | 355 | 340 | 2470 ［2530］ |
1800（1510） ［1950（1650）］ |
1120 ［950］ |
3050 ［2780］ |
4460 ［4170］ |
1500 |
| クイックヒッチ仕様 | 1630 | 1930（1620） ［2090（1770）］ |
1020 ［825］ |
2900 ［2630］ |
4610 ［4330］ |
||||
| 記号 | S | T | U | V | W | X | Y | Z | a |
| 標準仕様 | 1250 | 250 | 320 | 705 | 485 | 145 | 35 | 490 | 750 |
| クイックヒッチ仕様 |
主要装備一覧
●：標準 ○：オプション -：設定無し
| 型式 | ViO25-6C | ||
|---|---|---|---|
| 仕様 | キャノピー | キャビン | |
| 安全性 | TOPS/ヘッドガード適合2柱キャノピー | ● | - |
| ROPS/FOPS適合4柱キャノピー | ○ | - | |
| ROPS/FOPS適合キャビン | - | ○ | |
| 労働安全衛生規則対応２柱キャノピー用フロントガード | - | - | |
| 労働安全衛生規則対応４柱キャノピー用フロントガード | ○ | - | |
| 労働安全衛生規則対応キャビン用フロントガード | - | ○ | |
| 巻き取り式シートベルト | ● | ● | |
| 走行アラーム | ○ | ○ | |
| バックミラー（運転席後方右側） | ○ | ● | |
| 緊急脱出用ハンマー | - | ● | |
| 運転席 | ヒーター | - | ● |
| ワイパー | - | ● | |
| ウインドウウォッシャー | - | ● | |
| 液晶モニター | ● | ● | |
| ルームランプ（ドア開閉と連動） | - | ● | |
| 座席シート（前後スライド・リクライニング付） | ● | ● | |
| アームレスト | ○ | ○ | |
| 外部電源取り出し口（12V） | ● | ● | |
| 灰皿 | - | ● | |
| メカニズム | 走行2速切替 | ● | ● |
| キー類 | 電子キー | ● | ● |
| 従来キー | ○ | ○ | |
| 多種類キー | ○ | ○ | |
| 作業灯 | LEDライト（ブームライト・フロントライト） | ●※1 | - |
| LEDライト（ブームライト・キャビンライト） | - | ● | |
| エンジン関連 | ダイヤル式アクセル | ● | ● |
| エコモード | ● | ● | |
| オートデセル | ● | ● | |
| 作業装置 | 板バネ式シリンダーガード（ブーム・アーム・バケット） | ● | ● |
| 4WAY マルチ | ○ | ○ | |
| P.T.O.仕様（アームエンド配管）単動・複動切替可 | ○ | ○ | |
| 油圧式クイックヒッチ | ○ | ○ | |
| H&クレーン（吊り荷走行モード対応） | ○ | ○ | |
| ブーム高さ・アーム巻込み制限 | ○ | ○ | |
| 補強アーム（2面） | ○※2 | ○※2 | |
| その他 | スマートアシストリモート | ● | ● |
| グリースガンホルダー | ● | ● | |
- ※14柱キャノピー仕様はブームライトとキャノピーライトが標準装備です。
- ※2アーム下面の補強は、標準アームと比べ、厚板を使用しています。クイックヒッチとの併用はできません。
