室内機

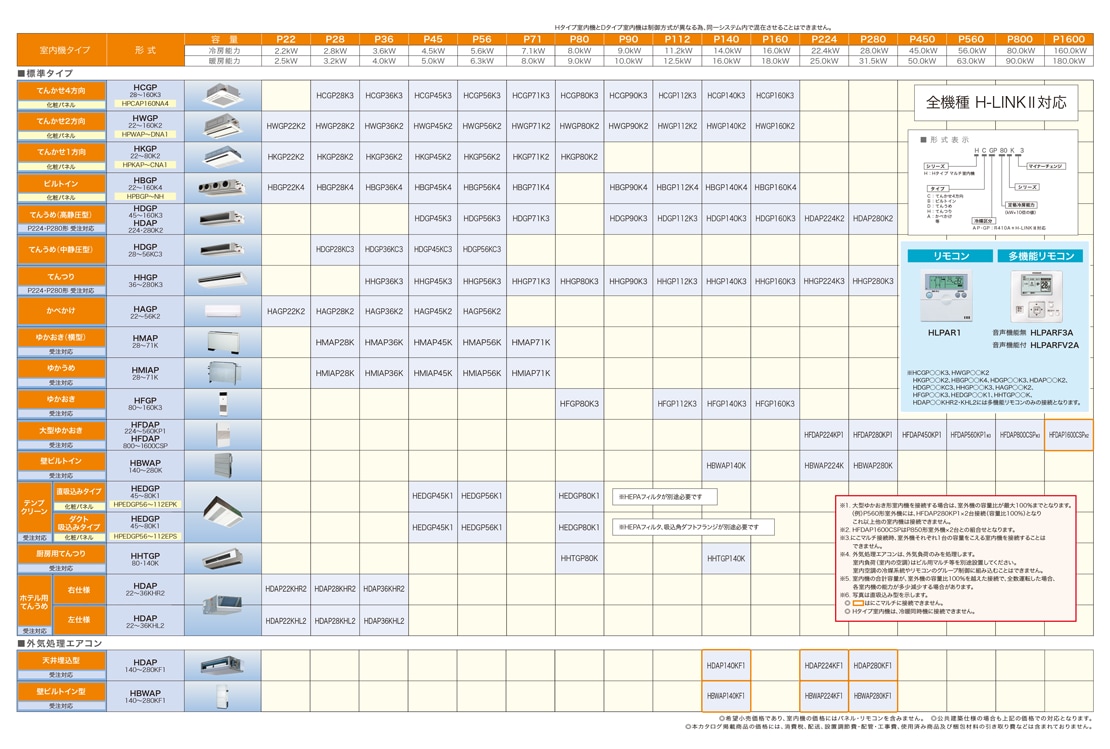

Hタイプマルチ室内機

◎:受注対応品

室内機タイプ 型式 形数 P22 P28 P36 P45 P56 P71 P80 P90 P112 P140 P160 P224 P280 P450 P560 P800 P1600
冷房能力(kW) 2.2 2.8 3.6 4.5 5.6 7.1 8.0 9.0 11.2 14.0 16.0 22.4 28.0 45.0 56.0 80.0 160.0
暖房能力(kW) 2.5 3.2 4.0 5.0 6.3 8.0 9.0 10.0 12.5 16.0 18.0 25.0 31.5 50.0 63.0 90.0 180.0
標準タイプ
てんかせ4方向
化粧パネル
HCAP28~160K6
HPCAP160NA3
てんかせ2方向
化粧パネル
HWAP22~160K3
HPWAP~DNA
てんかせ1方向
化粧パネル
HKAP22~80K2
HPKAP~CNA
ビルトイン
化粧パネル
HBGP22~160K1
HPBGP~NH
てんうめ(高静圧型) HDGP45~160K1
HDAP224・280K2
てんうめ(中静圧型) HDGP28~56KC1
てんつり HHAP36~160K4
HHAP224K~280K
かべかけ HAAP22~71K2
ゆかおき(横型) HMAP28~71K
ゆかうめ HMIIAP28~71K
ゆかおき HFAP80~160K1
大型ゆかおき HFDAP224~560KP1
HFDAP800~1600CSP
壁ビルトイン HBWAP140~280K
テンプクリーン 直吸込みタイプ
化粧パネル
HEDAP45~80K1
HPEDNP56~112EPK
ダクト吸込みタイプ
化粧パネル
HEDAP45~80K1
HPEDNP56~112EPS
フィルター箱分離タイプ
化粧パネル
HEDAP80KD1
HPEDNP112EPD
厨房用てんつり HHTAP80・140K
ホテル用てんうめ 右仕様 HDAP22~36KHR1
左仕様 HDAP22~36KHL1
外気処理エアコン
天井埋込型 HDAP140~280KF1
壁ビルトイン型 HBWAP140~280KF1
  • ※1大型ゆかおき室内機を接続する場合は、室外機の容量比が最大100%までとなります。
  • ※2HFDAP1600CSPはP850形室外機x2台との組合せとなります。
  • ※3Hタイプ室内機は、冷暖同時機およびハイパワープラスに接続できません。
  • ※4外気処理エアコンは、外気負荷のみを処理します。室内負荷(室内の空調)はビル用マルチ等を別途設置してください。室内空調の冷媒系統やリモコンのグループ制御に組み込むことはできません。
  • ※5室内機の合計容量が、室外機の容量比100%を超えた接続で、全数運転した場合、各室内機の能力が多少減少する場合があります。
  • ※6HFDAP1600CSP、外気処理エアコンは、(ハイパワー)にこマルチに接続できません。
  • ※7(ハイパワー)にこマルチに接続時、室外機それぞれ1台の容量をこえる室内機を接続することはできません。
