ジョンディアけん引式スプレイヤーJD-M724i・JD-M732i・JD-M740i

①地表モード

土壌処理や発芽したばかりで作物が短いときに、センサーは作物を無視し、地表からの高さを維持します。

②作物モード

センサーは作物の高さを検知し、設定高さを維持します。作物高さが一定でない場合はこのモードは推奨しません。

③ハイブリッドモード

センサーは、作物と地表からの高さを検知し、仮想作物高さを算出。設定高さを維持します。

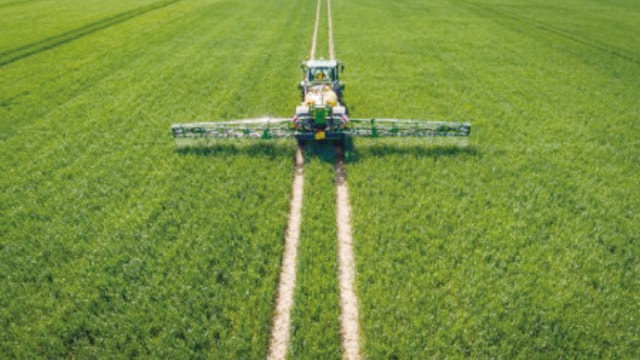

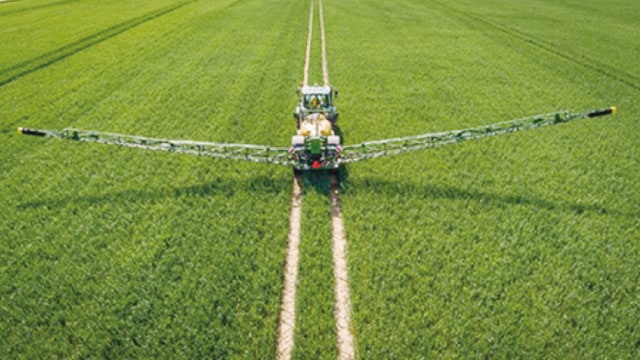

＜振り子式センターフレーム＞

ブームのピボットポイント（回転中心点）は中央フレームの上部に配置。ブームチルト油圧シリンダーも装備されており、傾斜を散布する際でも、ブームをほ場に対し常に水平に保ち、各エリア当たりの散布量を一定にします。

＜ブームサスペンション＞

センターフレームには、振り子システムを補助する2つの圧縮スプリングを装備しています。このスプリングにより、傾斜に対し、より正確にブームを追従させます。ブームの前後方向のピボットポイントは、振り子システムの下部にあります。ブームに前後方向の動きが発生した場合、装備されているダンパーにより、ピボットポイントに発生した動きを吸収します。

均一散布制御

本機には圧力調整バルブを標準装備し、設定した散布量で均一散布を行うことができます。希望の散布量や作業速度に連動し、自動的に散布圧力を調整します。車速連動機能を標準装備し、散布量に応じた圧力自動調整を行うことができます。

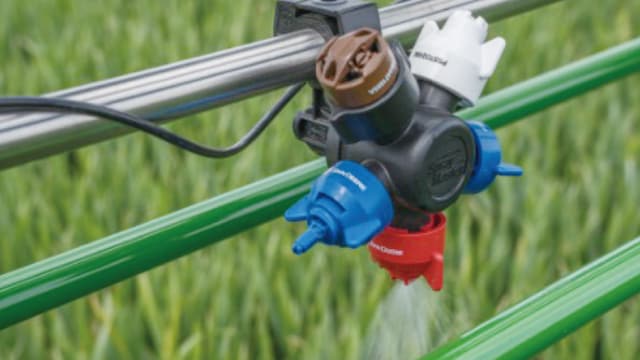

ノズルボディ

5種類のノズルを取り付けることができます。あらかじめ複数のノズルを取り付けておくことで、作物や薬剤に応じて、ノズルボディを回転（手動）させ、使用するノズルを選択することで、ノズルの変更も簡単に行えます。

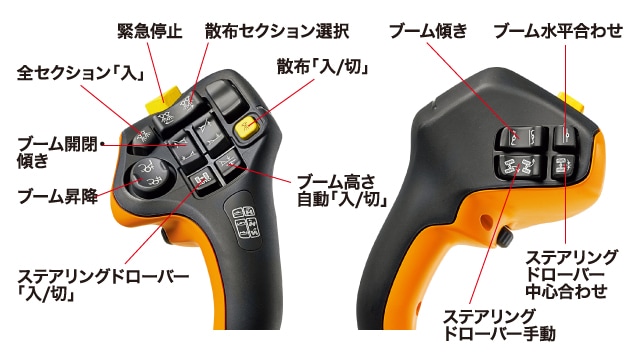

多機能レバー

散布作業で必要な操作を多機能レバーに集約。下記の操作が可能です。

• ブーム操作（昇降、傾き、開閉）
• 散布「入」「切」
• 散布セクション操作
• ブーム自動レベリング操作
• ステアリングドローバー操作
• 緊急停止（散布、ステアリングドローバーなど）

ディスプレイ

このスプレイヤーはISOBUSに対応しており、ジョンディア社トラクター（6R/7Rシリーズ）のコマンドセンターに対応しています。コマンドセンター以外に、GS4240ディスプレイでもスプレイヤーの状態表示、設定を行うことができます。

自動給水機能を装備することで、あらかじめ設定した量で自動的に給水を停止することができます。給水量の設定は、キャビン内のディスプレイで設定できます。

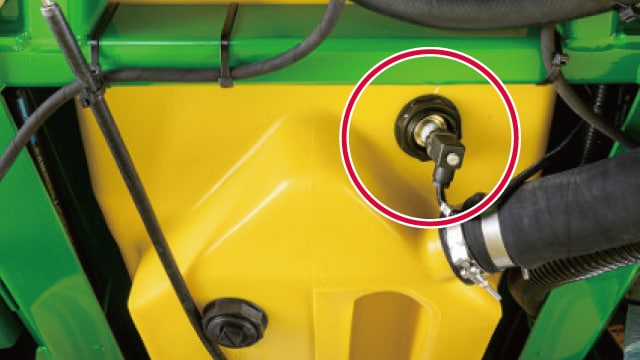

溶液タンクの下面には、タンクレベルセンサー（圧力センサー）を装備。タンク内の溶液量を計測します。タンクレベルセンサーにより、以下の表示をキャビン内のディスプレイに表示します。

1. 現在のタンク内量（L）
2. 散布可能面積（ha）
   ：タンク内量と散布量から散布可能面積を算出
3. 散布作業面積（ha）
4. 総散布量（L）

また、洗浄タンクにもタンク内の量を計測する圧力センサーを装備。洗浄工程時に、有効に洗浄水を使用することができます。

薬剤タンク

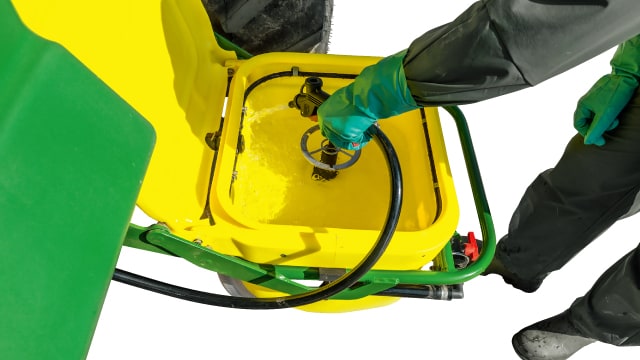

容量55Lの薬剤タンクは、薬剤投入がしやすく、タイヤからの泥がかかりにくい位置に配置しています。薬剤投入時は、低い位置に薬剤タンクを配置でき、楽に薬剤を投入できます。また、リンスヘッドを搭載しており、薬剤の容器の中をきれいに洗浄し、無駄なく薬剤を使用することができます。

洗浄ガン（薬剤タンク部）

薬剤タンク部にある洗浄ガンを使用して、薬剤タンク内をきれいにすることができます。

ステアリングドローバー

2本のステアリングドローバーシリンダーは、ドローバーに取り付けられた2つのセンサーで自動制御されます。トラクターとドローバー間の角度を常に計測し、スプレイヤーがトラクターと同じ軌跡を通るように、ステアリングドローバーによりスプレイヤーがコントロールされ、作物の損傷を最小限にします。

アクスルサスペンション

アクスルサスペンションの採用により、ほ場間の高速移動を可能にしました。アクスルに装備されたポリエチレンダンパーは、地面から受けるショックを吸収し、スプレイヤー機体を安定させ、トラクターの乗り心地を快適にします。ほ場内での散布作業においても、溶液タンク内の量にかかわらず、スプレイヤー機体を安定させ、正確な散布作業が可能です。

ラウンド形状溶液タンク

溶液タンク（ポリエチレン製）をラウンド形状にすることで、デッドスペース（コーナー）を無くし、均一な撹拌と洗浄を可能にします。また、移動走行中に、タンク内の溶液が動いても、ラウンド形状によりショックを逃がすことができ、安定した走行が可能です。

自動操舵ハンドル

自動操舵に対応したハンドルを装備することで自動操舵が可能です。

レシーバ

3種類の精度から選択できます。
SF1　：　精度±15㎝
SF3　：　精度±3㎝
RTK　：　精度±2.5㎝

ディスプレイ

GS4240ディスプレイで自動操舵やセクションコントロールを行うことができます。

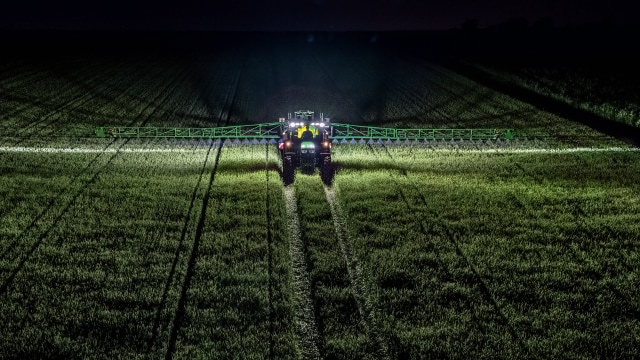

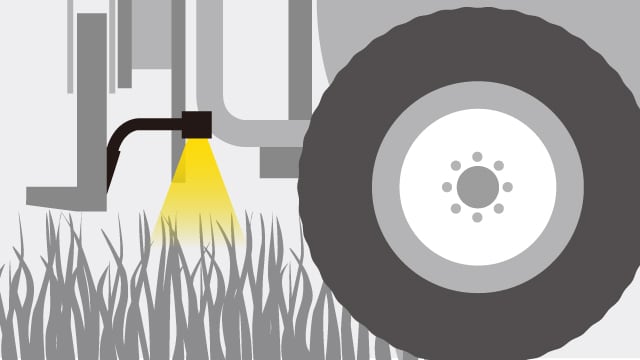

LED作業灯

夕暮れ、夜、早朝でも明るく照らし、作業状態の確認ができます。

セルフプレッシャーフィルター

フィルターボールを外すことなく、圧力フィルターのベース部に集められたゴミを排出できます。

クィックフィル（洗浄タンク）

洗浄タンクへの給水口を装備しています。（2inカムロックカップリング）

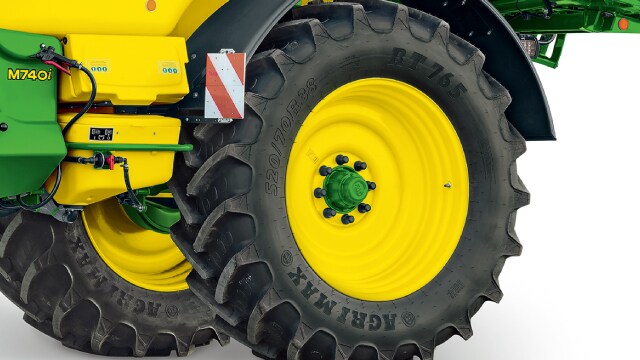

タイヤフェンザー

タイヤサイズに合わせて、幅400mmと600mmの2種類を準備しています。

ボールカプリング タイプK-80

薬剤保管ボックス

ストレーナ付き給水ホース（9m）

ホース付きブラシ

手洗いタンク（20L）

ブレークアウェイプロテクション

移動走行中やほ場の端の散布作業で、ノズルなどが障害物と干渉し、損傷することを防止します。
