スペック
YH217A 主要諸元
| 名称 | ヤンマーコンバイン | |||||
|---|---|---|---|---|---|---|
| 販売型式名 | YH217A | |||||
| 区分 | MHL | MJL | HL | JL | ||
| 機体寸法 | 全長（カッター付） （mm） | 3040 | ||||
| 全幅（mm） | 1670 | |||||
| 全高（mm） | 1780 | 1785 | 1780 | 1785 | ||
| 機体質量（重量）（カッター付）（kg） | 1185 | 1215 | 1205 | 1235 | ||
| エンジン | 型式名 | 3TNM68 | ||||
| 種類 | 水冷4サイクル3気筒立形ディーゼル | |||||
| 総排気量（L｛cc｝） | 0.784｛784｝ | |||||
| 出力／回転速度（kW｛PS｝/rpm） | 12.4［16.9］/2600 | |||||
| 使用燃料 | ディーゼル軽油 | |||||
| 燃料タンク容量（L） | 15 | |||||
| 始動方式 | セルスタータ式 | |||||
| 走行部 | クローラ | 幅×接地長（mm） | 330×1040 | 400×1040 | 330×1040 | 400×1040 |
| 中心距離（mm） | 790 | 820 | 790 | 820 | ||
| 平均接地圧（kPa｛kgf｝/cm2） | 16.9｛0.173｝ | 14.3｛0.146｝ | 17.2｛0.176｝ | 14.6｛0.148｝ | ||
| 変速方式 | HST無段変速 | HST無段変速（FDS） | ||||
| 変速段数 | 前後進無段×副変速2段 | |||||
| 走行速度※ 〈エンジン定格回転速度時〉 |
前進（m/sec） | 作業：0～0.70 ・ 走行：0～1.26 | 作業：0〜0.70 ・ 走行：0〜1.47 | |||
| 後進（m/sec） | 作業：0〜0.66 ・ 走行：0〜1.15 | 作業：0〜0.66 ・ 走行：0〜1.23 | ||||
| 刈取部 | 刈取条数（条） | 2 | ||||
| デバイダ先端間隔（mm） | 795～845 | |||||
| 刈取装置形式 | 対向刈刃 | |||||
| 刃幅（mm） | 775 | |||||
| 変速段数（段） | 2 | |||||
| 刈高さ範囲 （mm） | 50〜150 | |||||
| こぎ深さ調節方式 | 電動モーター式（手動・自動併用） | |||||
| 脱こく・選別部 | 脱こく方式 | 下こぎ軸流式 | ||||
| こぎ胴 | 径×幅（mm） | 400×460 | ||||
| 回転速度（rpm） | 540 | |||||
| 2番処理胴 | 径×幅（mm） | 130×270（あざやか処理胴） | ||||
| 回転速度（rpm） | 1900 | |||||
| 揺動選別板 | 幅×長さ（mm） | 500×950 | ||||
| こく粒処理部 | こく粒処理方式 | グレンタンク・オーガ排出 | ||||
| タンク容量（L） | 410（約8袋） | |||||
| 排わら処理装置（オプション） | ディスクカッター（結束機・タッター・集束装置） | |||||
| 諸装置 | 警報装置 | 警報（チャージ・油圧・水温・燃料・脱こく・籾満量・排わら・わら処理）・バックブザー | ||||
| 自動化装置 | こぎ深さ自動制御・ハイグレードクリーンセレクション・刈取オートリフト/オートセット・刈取オートクラッチ・フィードチェンオートストップ・オーガオートリターン | |||||
| 安全装置 | エンジン始動安全・エンジン緊急停止スイッチ・カッターカバー開時エンジン自動停止・排わら受継部詰まり時自動停止 | |||||
| その他装置 | 集中注油装置・防鼠ハーネス | |||||
| 適応作物全長（mm） | 550〜1200 | |||||
| 倒伏適応性 | 向刈り70°追刈り85°以下 | |||||
| 作業能率（計算値）（分/10a） | 43〜99 | |||||
| 型式名 | C0031 | |||||
| 安全性検査合格番号 | 受検予定 | |||||
| 運転免許 | 小型特殊 | |||||
- ※走行速度は、路面状態や機体質量により、変化することがあります。
- ※ヤンマー純正オイルを必ずご使用ください。純正以外のオイル使用は故障の原因となります。
- ※諸元は改良などにより予告なく変更することがあります。
YH220A/320A 主要諸元
| 名称 | ヤンマーコンバイン | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 販売型式名 | YH220A | YH320A | |||||||||
| 区分 | MHL | MJL | HL | JL | HUWL | MHL | MJL | HL | JL | ||
| 機体寸法 | 全長（カッター付） （mm） | 3040 | 3150 | ||||||||
| 全幅（mm） | 1670 | ||||||||||
| 全高（mm） | 1780 | 1785 | 1780 | 1785 | 1870 | 1780 | 1785 | 1780 | 1785 | ||
| 機体質量（重量）（カッター付）（kg） | 1195 | 1220 | 1215 | 1240 | 1285 | 1235 | 1260 | 1255 | 1280 | ||
| エンジン | 型式名 | 3TNM72-XKUC1 | |||||||||
| 種類 | 水冷4サイクル3気筒立形ディーゼル | ||||||||||
| 総排気量（L｛cc｝） | 0.903｛903｝ | ||||||||||
| 出力／回転速度（kW｛PS｝/rpm） | 14.4｛19.6｝/2600 | ||||||||||
| 使用燃料 | ディーゼル軽油 | ||||||||||
| 燃料タンク容量（L） | 15 | ||||||||||
| 始動方式 | セルスタータ式 | ||||||||||
| 走行部 | クローラ | 幅×接地長（mm） | 330×1040 | 400×1040 | 330×1040 | 400×1040 | 430×1280 | 330×1040 | 400×1040 | 330×1040 | 400×1040 |
| 中心距離（mm） | 790 | 820 | 790 | 820 | 820 | 790 | 820 | 790 | 820 | ||
| 平均接地圧（kPa｛kgf｝/cm2） | 17.1｛0.174｝ | 14.4｛0.147｝ | 17.4｛0.177｝ | 14.6｛0.149｝ | 11.4｛0.117｝ | 17.6｛0.180｝ | 14.9｛0.151｝ | 17.9｛0.183｝ | 15.1｛0.154｝ | ||
| 変速方式 | HST無段変速 | HST無段変速（FDS） | HST無段変速 | HST無段変速（FDS） | |||||||
| 変速段数 | 前後進無段×副変速2段 | ||||||||||
| 走行速度※ 〈エンジン定格回転速度時〉 |
前進（m/sec） | 作業：0〜0.80 ・ 走行：0～1.44 | 作業：0〜0.80 ・ 走行：0〜1.68 | 作業：0〜0.60 ・ 走行：0〜1.08 | 作業：0〜0.60 ・ 走行：0〜1.26 | ||||||
| 後進（m/sec） | 作業：0〜0.75 ・ 走行：0〜1.32 | 作業：0〜0.75 ・ 走行：0〜1.54 | 作業：0〜0.56 ・ 走行：0〜1.00 | 作業：0〜0.56 ・ 走行：0〜1.05 | |||||||
| 刈取部 | 刈取条数（条） | 2 | 3 | ||||||||
| デバイダ先端間隔（mm） | 795～845 | 1100～1150 | |||||||||
| 刈取装置形式 | 対向刈刃 | 往復動刃 | |||||||||
| 刃幅（mm） | 775 | 1050 | |||||||||
| 変速段数（段） | 2 | ||||||||||
| 刈高さ範囲 （mm） | 50〜150 | ||||||||||
| こぎ深さ調節方式 | 電動モーター式（手動・自動併用） | ||||||||||
| 脱こく・選別部 | 脱こく方式 | 下こぎ軸流式 | |||||||||
| こぎ胴 | 径×幅（mm） | 400×460 | |||||||||
| 回転速度（rpm） | 540 | ||||||||||
| 2番処理胴 | 径×幅（mm） | 130×270（あざやか処理胴） | |||||||||
| 回転速度（rpm） | 1900 | ||||||||||
| 揺動選別板 | 幅×長さ（mm） | 500×950 | |||||||||
| こく粒処理部 | こく粒処理方式 | グレンタンク・オーガ排出 | |||||||||
| タンク容量 （L） | 410（約8袋） | ||||||||||
| 排わら処理装置（オプション） | ディスクカッター（結束機・タッター・集束装置） | ディスクカッター（結束機・タッター・集束装置・拡散装置） | |||||||||
| 諸装置 | 警報装置 | 警報（チャージ・油圧・水温・燃料・脱こく・籾満量・排わら・わら処理）・バックブザー | |||||||||
| 自動化装置 | こぎ深さ自動制御・ハイグレードクリーンセレクション・刈取オートリフト/オートセット・刈取オートクラッチ・フィードチェンオートストップ・オーガオートリターン | ||||||||||
| 安全装置 | エンジン始動安全・エンジン緊急停止スイッチ・カッターカバー開時エンジン自動停止・排わら受継部詰まり時自動停止 | ||||||||||
| その他装置 | 集中注油装置・防鼠ハーネス | ||||||||||
| 適応作物全長（mm） | 550〜1200 | ||||||||||
| 倒伏適応性 | 向刈り70°追刈り85°以下 | ||||||||||
| 作業能率（計算値）（分/10a） | 38～99 | 37～74 | |||||||||
| 型式名 | C0032 | C0033 | |||||||||
| 安全性検査合格番号 | 受検予定 | ||||||||||
| 運転免許 | 小型特殊 | ||||||||||
- ※走行速度は、路面状態や機体質量により、変化することがあります。
- ※ヤンマー純正オイルを必ずご使用ください。純正以外のオイル使用は故障の原因となります。
- ※諸元は改良などにより予告なく変更することがあります。

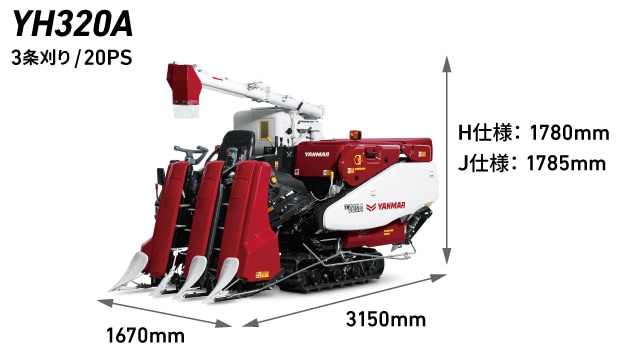

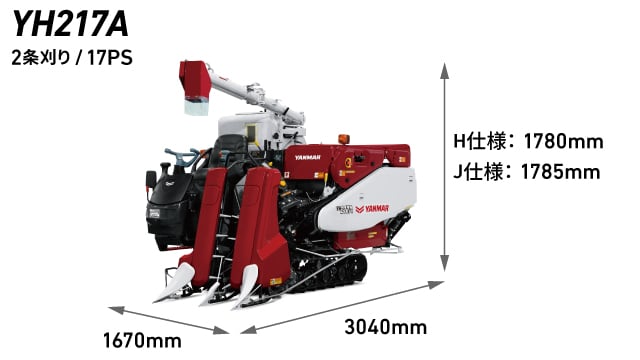

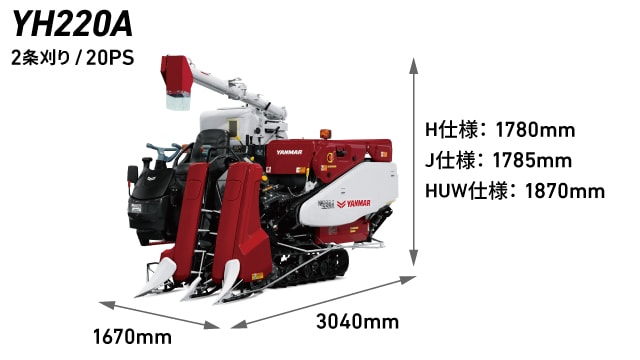

機体寸法
