ターニングバルブ・給水バルブ
ターニングバルブ
- 取付け座より上部の吐出口は360°自由に回転できます。
- ボルト4本を分解すると、弁パッキンの交換、ゴミ等の掃除を簡単にできる構造になっています。
-
TAV25-45-BC
25Aサイズ
0.5MPa (5kgf/cm2)使用水圧
0.7MPa (7kgf/cm2)設計水圧
1.0MPa(10kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

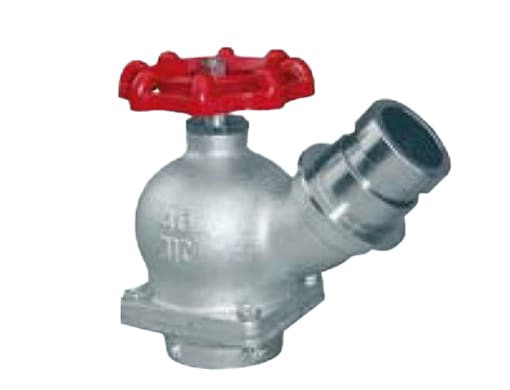

TAV40-45-BC2
40Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

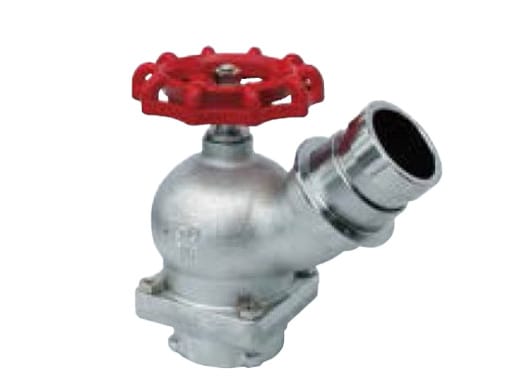

TAV50-45-BC2
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(20kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

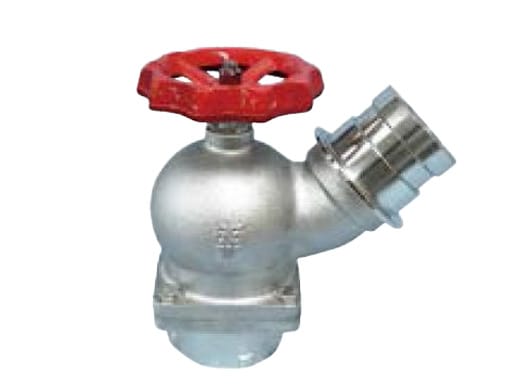

TAV65-45-BC
65Aサイズ
0.7MPa(7kgf/cm2)使用水圧
1.0MPa(10kgf/cm2)設計水圧
1.5MPa(15kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

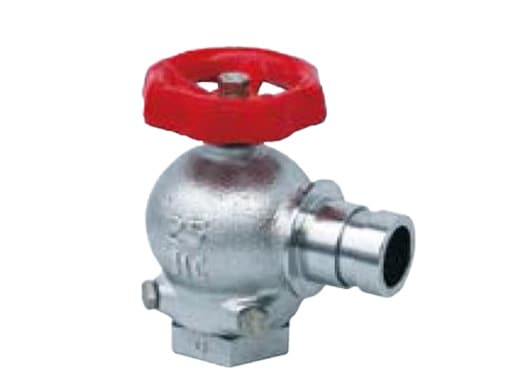

TAV25-90-BC
25Aサイズ
0.5MPa (5kgf/cm2)使用水圧
0.7MPa (7kgf/cm2)設計水圧
1.0MPa(10kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

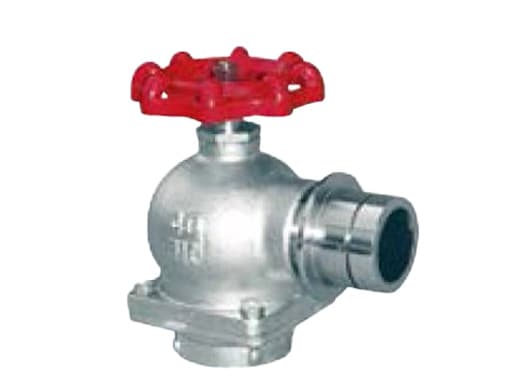

TAV40-90-BC2
40Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

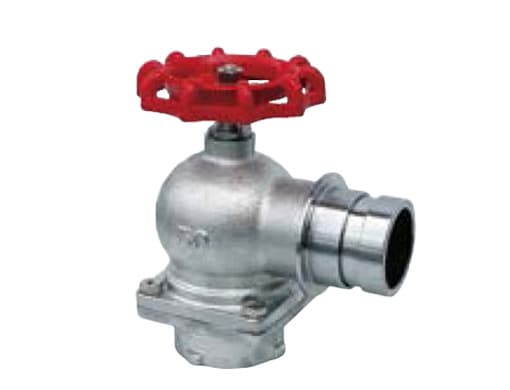

TAV50-90-BC2
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

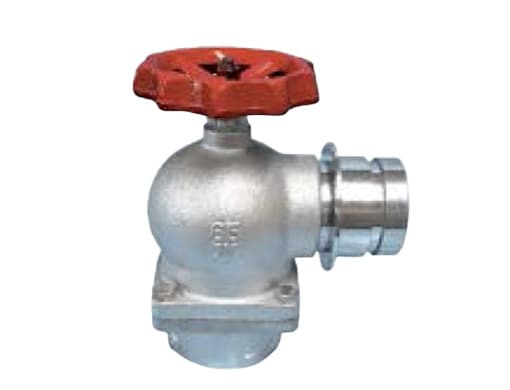

TAV65-90-BC
65Aサイズ
0.7MPa(7kgf/cm2)使用水圧
1.0MPa(10kgf/cm2)設計水圧
1.5MPa(15kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

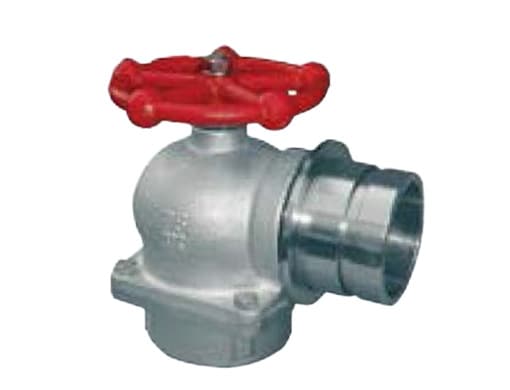

TAV75-90-BC
75Aサイズ
0.7MPa(7kgf/cm2)使用水圧
1.0MPa(10kgf/cm2)設計水圧
1.5MPa(15kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
NCカップリング
-
TAV50-90BC2-NC5
50Aサイズ
1.0MPa (10kgf/cm2)使用水圧
1.4MPa (14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
スイベル式
- スイベル(エルボ)付きです。
- 吐出口を下向きにすると水田バルブにも利用することができ、田畑共用タイプの多目的バルブです。
-

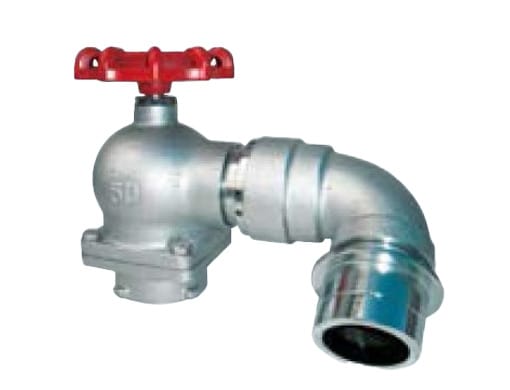

TAV50-90S-BC2
50Aサイズ
1.0MPa (10kgf/cm2)使用水圧
1.4MPa (14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

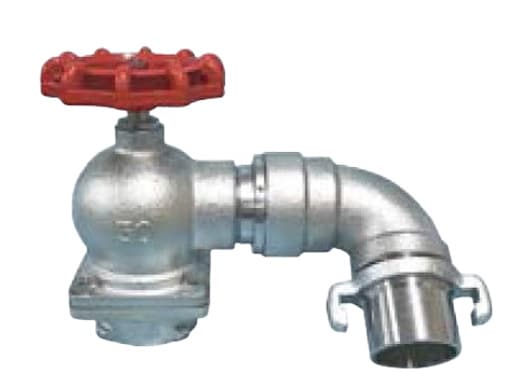

TAV50-90SBC2NC5
50Aサイズ
1.0MPa (10kgf/cm2)使用水圧
1.4MPa (14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
-

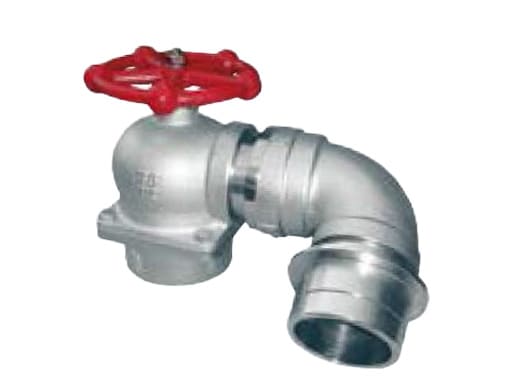

TAV75-90S-BC
75Aサイズ
0.7MPa (7kgf/cm2)使用水圧
1.0MPa (10kgf/cm2)設計水圧
1.5MPa(15kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
高圧タイプ
- JIS 16Kフランジ型です。
- 使用水圧1.6MPaに対応しています。
-

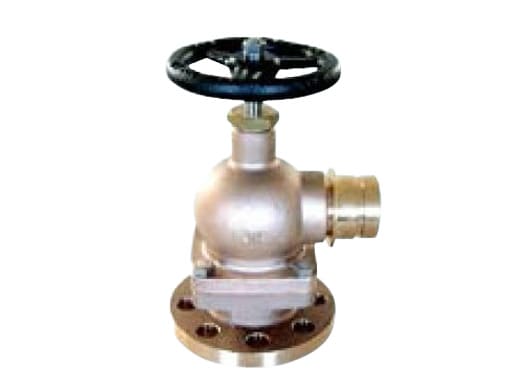

TAV50F16-2-90H
50Aサイズ
1.6MPa (16kgf/cm2)使用水圧
2.2MPa (22kgf/cm2)設計水圧
3.3MPa(33kgf/cm2)検査水圧
CAC406材質

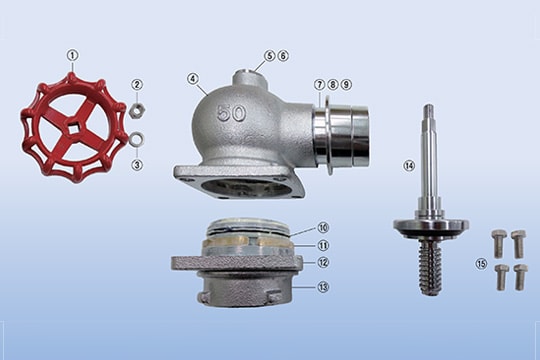

ターニングバルブの主要部品(TAV-50×90-BC2)
番号 |
部品名 |
材質 |
① |
ハンドル |
アルミダイキャスト |
② |
ナット |
ステンレス |
③ |
バネ座金 |
ステンレス |
④ |
弁箱 |
⻘銅(クロムメッキ) |
⑤ |
パッキン押え |
⻩銅(クロムメッキ) |
⑥ |
○リング |
ゴム |
⑦ |
シートパッキン |
ゴム |
⑧ |
押し輪 |
⻘銅(クロムメッキ) |
⑨ |
差し⾦具 |
⻘銅(クロムメッキ) |
⑩ |
○リング |
ゴム |
⑪ |
割りリング |
⻩銅 |
⑫ |
割りリング押え |
⻘銅(クロムメッキ) |
⑬ |
取付座 |
⻘銅(クロムメッキ) |
⑭ |
弁棒アッセンブリ |
黄銅(クロムメッキ)・ゴム・他 |
⑮ |
ボルト |
ステンレス |

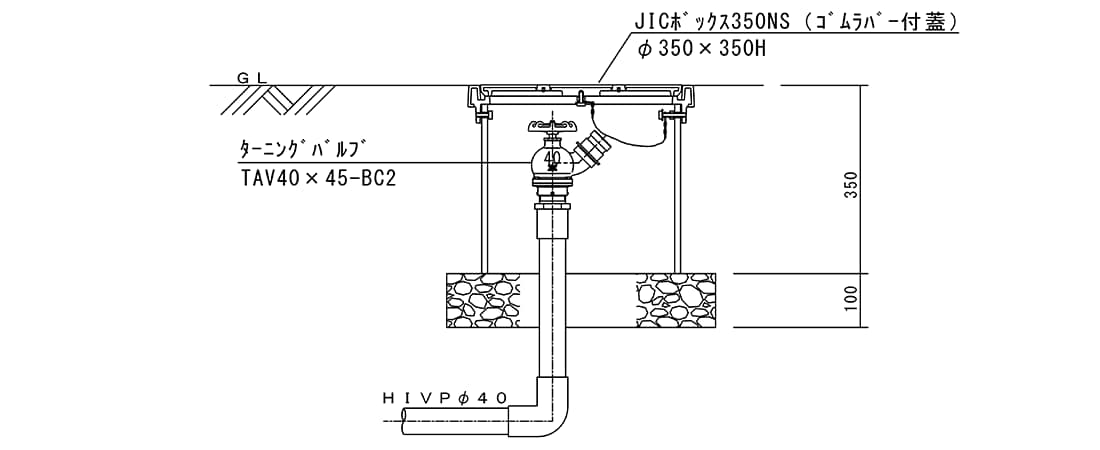

構造図 TAV40×45-BC2
垂直バルブ
- 垂直型のバルブなのでバルブボックスが小さくすみます。
- 弁構造がY型なので流路抵抗が少ないです。
-
VFV50-BC
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質

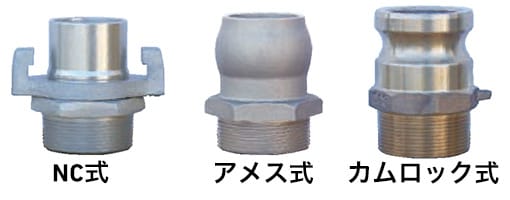

- ※垂直バルブの接続継⼿は、各種継⼿からお選びいただけます。
-

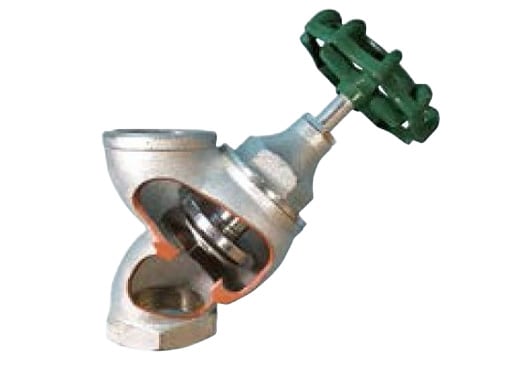

VFV50HR3-BC
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
- ※垂直バルブの接続継⼿は、各種継⼿からお選びいただけます。
-

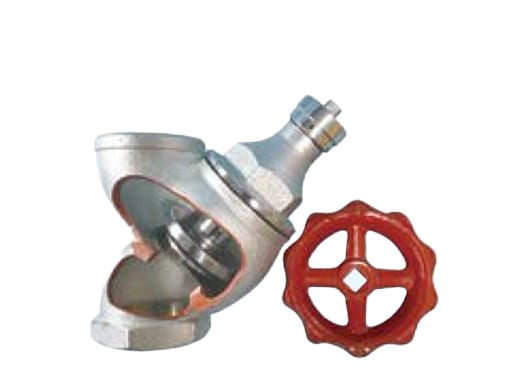

VFV50-BCS2
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406(クロームメッキ)材質
- ※垂直バルブの接続継⼿は、各種継⼿からお選びいただけます。
取水キャップ/止水栓
- 取水キャップと止水栓を組み合わせて使用します。
- 止水栓は取水キャップがセットされていないと開閉できないため盗水防止に効果を発揮します。
- 止水栓のみ設置すれば良いので、設置に場所をとりません。
- 圧力計付は、散水時に水圧の調整が容易です。
-
取水キャップ

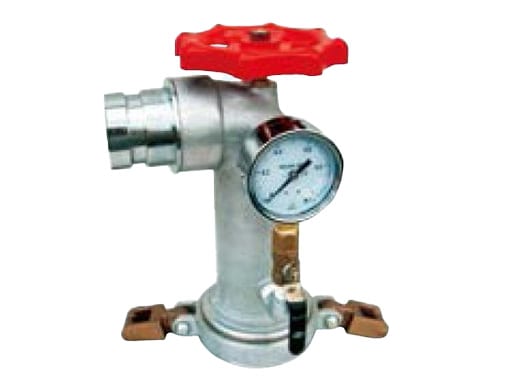

DC50LM2
50Aサイズ
0.7MPa(7kgf/cm2)使用水圧
1.0MPa(10kgf/cm2)設計水圧
1.5MPa(15kgf/cm2)検査水圧
アルミ材質
-
止水栓

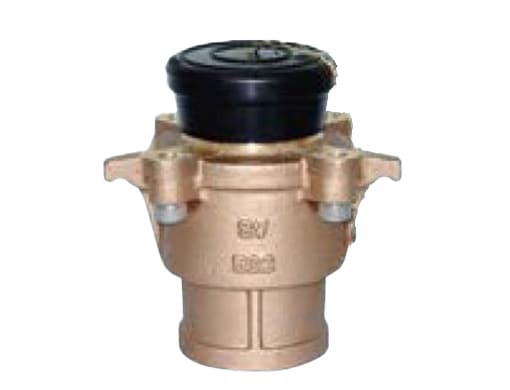

SV502-1-BC
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406材質
伸縮式回転バルブ
- 必要な時に伸ばし、使わない時はボックス内に収納できるので管理作業の障害になりません。
- 口金は360°回転できるので、あらゆる方向にホースが接続できます。
- ドレーン付は、凍結破損を回避できます。
-

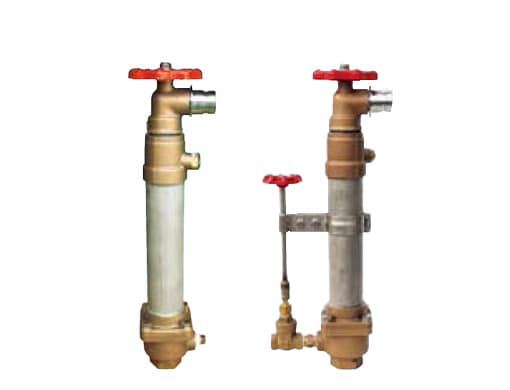

PUV25A/PUV25A-D
25Aサイズ
0.7MPa(7kgf/cm2)使用水圧
1.0MPa(10kgf/cm2)設計水圧
1.5MPa(15kgf/cm2)検査水圧
CAC406、SUS材質
-

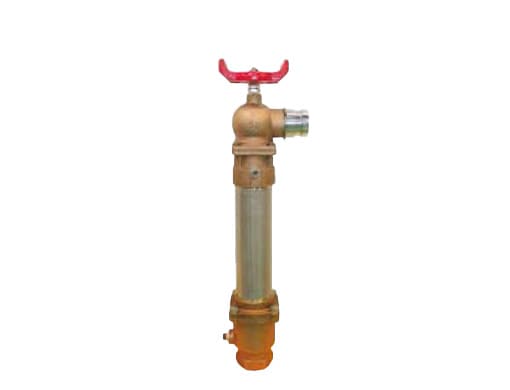

PUV50A-4/PUV50-40A-4
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406、SUS材質
-

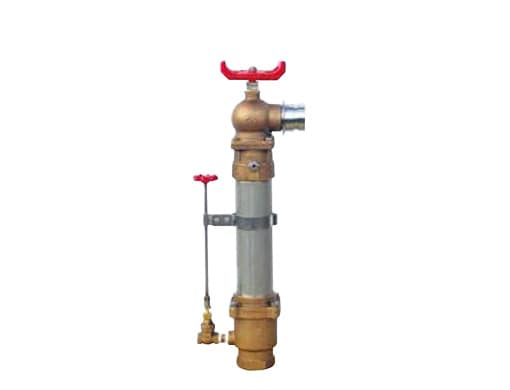

PUV50A-4-D/PUV50-40A-4-D
50Aサイズ
1.0MPa(10kgf/cm2)使用水圧
1.4MPa(14kgf/cm2)設計水圧
2.1MPa(21kgf/cm2)検査水圧
CAC406、SUS材質
型式 |
伸縮量(mm) |
全長 |
縮状態(mm) |
伸状態(mm) |
PUV25A PUV25A-D |
約200 |
約408 |
約608 |
PUV50A-4
PUV25A-4-D
PUV50-40A-4
PUV50-40A-4-D |
約275 |
約621 |
約896 |
JICボックス
- 上部がラバー仕上げになっており、競技者や来場者の安全性を考慮しています。
- グリーン色なので芝生内に設置しても目立ちにくいです。
-

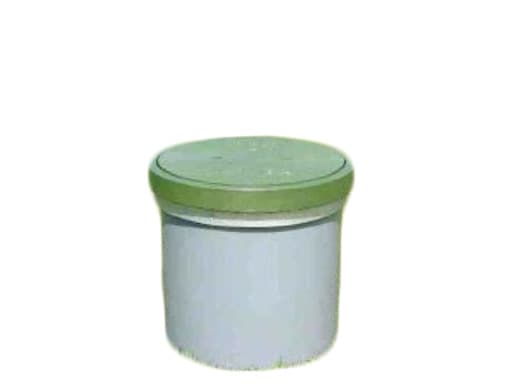

JICボックス350NS
-

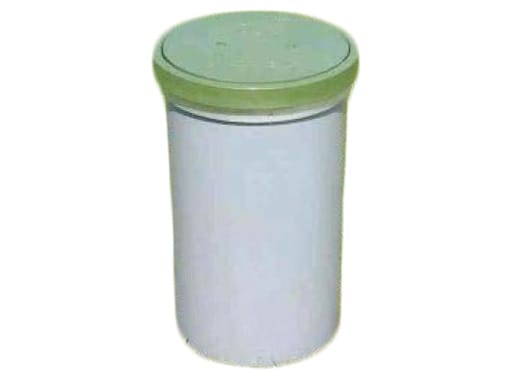

JICボックス350N2

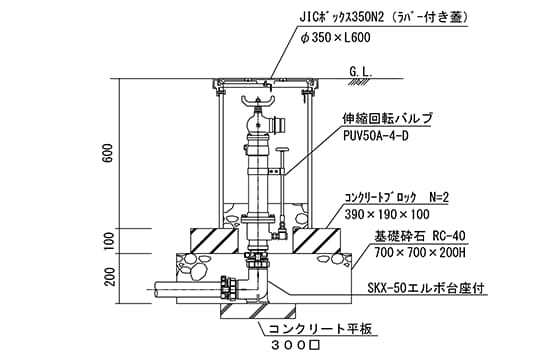

PUV50A-4-D+台座付きエルボ構造図
